FP-X250-2 Solvent Sealing Shrink Sleeve Makinesi
HCI CONVERTING EQUIPMENT · TURRET REWIND SHRINK SLEEVE SEAMING MACHINE
FP-X250-2TURRET REWINDSLEEVE SEAMING
HCI Converting Equipment yeni nesil FP-X yüksek hızlı turret rewind shrink sleeve seaming makinesi; yüksek hızlı üretim, otomatik rulo değişimi ve hat-içi inceleme gereksinimlerini karşılamak üzere geliştirilmiştir. Rewind otomatik ek (auto splicing) + In-Line layflat + solvent otomatik algılama sistemiyle seaming ve doctoring iki-tek-arada (seaming & doctoring two-in-one) çalışır. Yeni geliştirilmiş hassas iğne tipi solvent (yapıştırıcı) verme sistemi, shrink sleeve yapımında solvent uygulamasının, formlama ve kapama (sealing) süreçlerinin stabilitesini ileri seviyede artırır. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum ve teknik destek yürütür.
TURRET REWIND
Otomatik ek + non-stop sarma
PERISTALTIC SOLVENT
Hassas iğne tipi yapıştırıcı
SEAMING + DOCTORING
İki-tek-arada hat-içi inceleme
PVC Shrink Sleeve seaming hattınız için FP-X250-2 konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Yüksek hızlı (0–400 m/dk) shrink sleeve seaming hattı; PVC, PET ve PETG ince film 35–80 mikron malzeme aralığında stabil seaming sağlar.
- Turret rewinder sistemi 2 set 3 inç sarım hava şaftı ile non-stop sarma yapar; pre-set uzunluk veya çapa ulaşıldığında otomatik turret ve ek (splice).
- AC Siemens vektör motor (soğutma fanı + feedback encoder) + Yaskawa G7 inverter + regenerative resistor + line filter standart pakettedir; üst düzey güç altyapısı.
- Hassas iğne tipi yapıştırıcı uygulama sistemi (peristaltic pump) ile solvent kalınlığı 1–2,5 mm aralığında, 80 m/dk üstü hızda stabil çalışır.
- Çözme ve sarım gergi otomatik kontrolü load cell + dancer roller üzerinden; otomatik ek esnasında gergi dalgalanmaları sıfırlanır.
- Modüler upgrade ile Ultrasonic In-Line Sleeve Width Measuring, In-Line Phosphor Detection, Self-Adhesive Tape, Vertical/Twin Line Perforation, Hot Melt Glue Coating eklenir.
FP-X250-2 Galeri
HCI resmi atölye / opsiyon görselleri
Teknik Özellikler
Üretim ihtiyacınızı doğru çözen 4 temel kabiliyet
Turret Rewind + Auto Splicing (İmza)
Turret rewinder 2 set 3 inç sarım hava şaftı ile çalışır; pre-set uzunluk veya çap değerine ulaşıldığında otomatik turret rotasyonu ve ek (auto splicing) yapar. Makine duruşları belirgin biçimde azaltılır, üretim verimi maksimize edilir.
Seaming + Doctoring Two-in-One
FP-X serisi seamer üzerine ultrasonic layflat width detection ve solvent detection özellikleri eklenebilir; her ikisi alarm veya otomatik durdurma şeklinde ayarlanabilir. Seaming ve doctoring aynı hatta yapılır.
Hassas Peristaltic Solvent Sistemi
Laboratuvar sınıfı hassasiyette peristaltic pump ile solvent kalınlığı 1,0–2,5 mm aralığında stabil tutulur; operasyon hızına otomatik senkronize edilir. 80 m/dk üzeri hızlarda dahi solvent miktarı sabittir.
Otomatik Forming Ünitesi
50 mm üstü layflat genişliklerde forming plate serbest kullanılabilir; ayarlanabilir sleeve forming tablası manuel veya otomatik ayar sistemi olarak yapılandırılır. Solvent uygulaması, formlama ve kapama prosesleri tek hatta yapılır.
Spesifikasyon Tablosu
FP-X250-2 — HCI Converting Equipment teknik ozellikleri
| Spesifikasyon | FP-X250-2 Turret Rewind Sleeve Seaming Machine |
|---|---|
| Mekanik Hız (m/dk) | 0 – 400 |
| Malzeme Genişliği (mm) | 110 – 520 |
| Maks. Çözücü Çapı (mm) | 800 |
| Malzeme Kalınlığı (μm) | 35 – 80 |
| Çözücü Karton İç Çapı | 76 / 3" |
| Sleeve Genişliği (mm) | 55 – 250 |
| Maks. Sarım Çapı (mm) | 600 |
| Sarım Karton İç Çapı | 76 / 3" |
| Çözücü Standı | Horizontal + 3" Air Shaft |
| Web Yönlendirme | E+L Almanya EPC Edge Web Guider |
| Sarım Sistemi | Turret Rewinder + 2 set 3" Air Shaft + Otomatik Ek |
| Sarım Oscillation | Sol/Sağ ±15 mm + AC motor + AC inverter + Hız kontrolörü |
| Forming & Seaming | Sleeve Width Adj. Device + İğne tipi Glue Application |
| Glue Sistemi | Peristaltic Pump (Tek Kanal) + Stainless Steel Needle + Glue Tank |
| Glue Hızı | 80 m/dk + (kalınlık 1,0–2,5 mm) |
| Anti-Statik | Statics Eliminator |
| Kurutma | 1/4HP Dryer Blower |
| Aydınlatma | Lamp (standart) |
| Ana Tahrik | AC Siemens Vector Motor + Yaskawa G7 Inverter + Regenerative Resistor + Line Filter |
| PLC + HMI | 10" Renkli LCD Dokunmatik + Turret Auto Splicing Control + Meter Counter |
| Renk | Çerçeve/Kontrol: PANTONE 7527C beyaz · Güvenlik kapağı: parlak yeşil |
Detaylı Özellikler
FP-X250-2 Turret Rewind Sleeve Seaming Machine — standart pakete dahil bileşenler
Horizontal Çözücü Standı + 3″ Hava Şaftı
Çözücü tarafında horizontal stand + 1 set 3 inç hava şaftı standart pakettedir. Yatay yerleşim sayesinde ana rulo yüklemesi kolay, hat akışı düzgündür.
E+L Almanya EPC Web Guider
Standart pakette E+L Almanya yapımı EPC web yönlendirici (sadece kenar takip) yer alır. Yüksek hassasiyetli kenar takibi ile shrink sleeve seaming pozisyonu garanti edilir.
Çözücü Tension Auto Control
Çözme tarafında load cell + dancer roller kombinasyonu ile gergi otomatik kontrolü standart pakettedir. Otomatik ek esnasındaki anlık tansiyon dalgalanmaları sıfırlanır.
AC Siemens Vektör Motor + Yaskawa G7 Inverter
Çözme, sarım ve ana drive olmak üzere üç ayrı AC Siemens vektör motor (soğutma fanı + feedback encoder) + Yaskawa G7 inverter + regenerative resistor + line filter standart pakettedir. Üst segment güç altyapısı.
Turret Rewinder Sistemi (İmza)
Sarım tarafında turret rewinder + 2 set 3 inç sarım hava şaftı standart pakettedir. Pre-set uzunluk veya çap değerine ulaşıldığında otomatik turret rotasyonu ve ek (auto splicing) yapılır.
Sarım Oscillation Cihazı
Sarım sol/sağ ±15 mm oscillation cihazı + AC motor + AC inverter + hız kontrolörü standart pakettedir. Sarım yapısı eşit dağılır, telescope etkisi azaltılır.
Sleeve Width Adj. Device
Forming ünitesinde sleeve genişlik ayar cihazı standart pakettedir. Üretim sırasında farklı sleeve genişliklerine hızlı geçiş yapılır.
Needle Type Glue Application System
Peristaltic pump tabanlı iğne tipi solvent (yapıştırıcı) uygulama sistemi standart pakettedir; 80 m/dk üstü stabil operasyon hızında 1,0–2,5 mm yapıştırıcı genişliği uygulanır.
Peristaltic Pump + Tek Kanal Pompa Kafası
Peristaltic pump tek kanallı pompa kafası ile çalışır; laboratuvar sınıfı hassasiyette solvent verimi sağlar. Manuel/auto glue flow ayar switch ile yapıştırıcı akışı operasyon hızına slave edilir.
Stainless Steel Dispensing Needle Seti
Stainless steel dispensing needle seti + sarı metal needle dispenser (100 pcs, günlük değişim önerilir) + kırmızı wick pen 1,6 mm dispenser (10 pcs, needle ile değiştirilebilir) + hose (20 m, kullanım başına ~250 mm) + black positioning sleeve (24 pcs) + quick connector (2 pcs) standart pakettedir.
Glue Tank (Pnömatik Basınçsız)
Glue tank standart pakettedir (pnömatik basınç tipi yerine). Solvent saklama ve besleme için optimize edilmiş tank yapısı.
Statik Tahliye + Dryer Blower + Lamp
Statics eliminator + 1/4HP dryer blower + lamp aydınlatma standart pakettedir. Solvent uygulaması sonrası kurutma ve operatör görüş alanı sağlanır.
PLC + 10″ Renkli HMI
Standart pakette 10 inç renkli LCD dokunmatik ekran yer alır. Çözme/sarım gergi otomatik kontrol, turret winding system otomatik ek ve değiştirilebilir sarım yönü kontrolü, meter counter fonksiyonları içerir.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir
Hot Melt Glue Coating Device
Sıcak ergimeli yapıştırıcı kaplama cihazı, 2 adet ünite olarak temin edilir. Solvent yerine veya yanı sıra sıcak ergimeli yapıştırıcı uygulama gerektiren özel sleeve üretimleri için.
Vertical Continuous Perforation Device (After Sleeving)
Sleeving sonrası dikey sürekli perforasyon cihazı opsiyonu. 70° sertlikte hard roller + shelf & fitting + 1 mm pitch bıçak ile sleeve üzerine düzgün perforasyon uygulanır.
Twin Line Vertical Continuous Perforation (Before Forming)
Forming öncesi twin line dikey sürekli perforasyon cihazı. Perforasyon adımı 13 mm ve üzeri. 2 adet hard roller 70° + 2 set shelf & fitting + 2 adet 1 mm pitch bıçak.
Self-Adhesive Tape Taping Device
Self-adhesive bant uygulama cihazı; bant karton iç çapı 3 inç, bant dış çapı 300 mm, release liner rewinder dış çapı maks. 300 mm. Sleeve’e yapıştırıcı bant uygulanır.
Ultrasonic In-Line Sleeve Width Measuring System
Ultrasonic in-line sleeve genişlik ölçüm sistemi; ölçüm aralığı 35–250 mm, 2 set ultrasonic sensör + driver + control system + ilgili parçalar. Sleeve genişliği anormallik alarm/stop fonksiyonu (tolerans ayarlanabilir).
In-Line Phosphor Detection System
Hat-içi fosforlu yapıştırıcı algılama sistemi; phosphor (seaming machine yapıştırıcısıyla karıştırılır, 500 g), UV detection ve alarm/stop fonksiyonu. Solvent uygulama hatalarını anlık tespit eder.

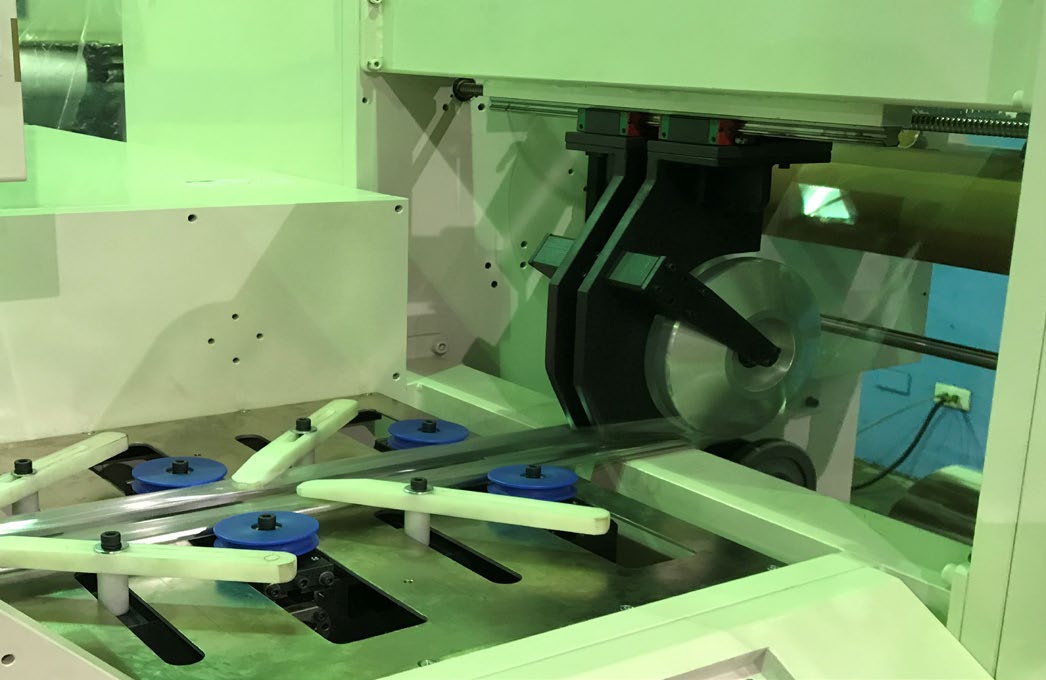

Sleeve Width Adj. Device (Detay)
Standart sleeve width adj. device detay görseli ile birlikte gösterilmiştir; özel ölçü ayarları için ek konfigürasyon yapılabilir.
Özel Renk Konfigürasyonu
Standart PANTONE 7527C beyaz çerçeve dışında özel PANTONE renkleri ile makine boyanır.
Tahta Sandık Paketleme
Standart palet paketleme yerine tahta sandık ile paketleme opsiyonu.
FP-X250-2 Video Kütüphanesi
Saha ve fuar görüntüleri
FP-X250-2 Turret Sleeve Seaming saha çekimleri için GMG Technic YouTube arşivimizi inceleyin.
Uygulama Alanları
FP-X250-2 — yüksek hızlı PVC shrink sleeve üretim hatları
- PVC shrink sleeve etiket üretimi
- PET / PETG shrink sleeve seaming
- İçecek ambalaj shrink sleeve etiket
- Gıda ambalajı shrink sleeve
- Kozmetik ürün shrink sleeve etiket
- İlaç ambalajı shrink sleeve
- Yüksek hız non-stop sleeve seaming
- Hat-içi inceleme + solvent algılama
