FKSC-V Orta Kaynak / Körüklü / 4-Kenar Torba Yapma Makinesi
HCI CONVERTING EQUIPMENT · TORBA ÜRETİM

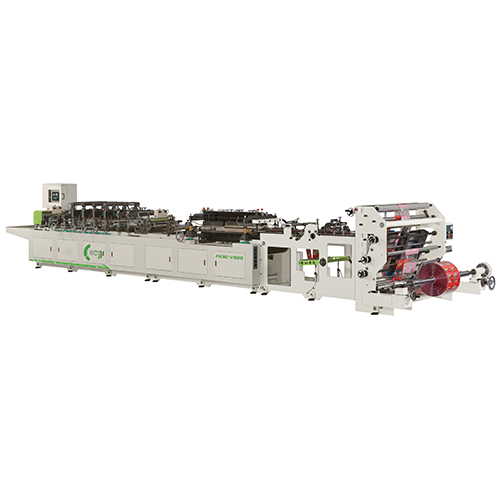

FKSC-V servo hat içi orta kaynak (orta kaynak) ve körüklü (körük) torba üretim makinesi; orta kaynak, körüklü ve dört kenar kaynak torba üretimi için tasarlanmıştır. Servo ana tahrik ve bağımsız malzeme çekme servoları ile hassas torba boyu ve yüksek hız sağlar. GMG Technic, Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek süreçlerini yürütür.
ÇOK FORMAT
Orta kaynak / körük / 4 kenar
SERVO TAHRİK
3000W ana + bağımsız çekme
180 ADET/DK
Mekanik hız 10–180
Orta kaynak / körüklü torba hattınız için FKSC-V konfigürasyonunu birlikte planlayalım.
Üretim Avantajları

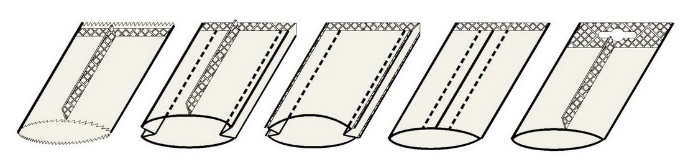

- Çok Formatlı Torba Üretimi — Orta kaynak, körüklü (körük) ve dört kenar kaynak torba üretimi tek hatta; sleeve şekillendirme plakası ile farklı torba tipleri.
- Servo Ana Tahrik — 3000W servo ana tahrik ve inverter; hızdan bağımsız stabil kaynak, düşük fire.
- Bağımsız Malzeme Çekme — 2000W + 1000W servo çekme motorları ile hassas torba boyu kontrolü (±0,1 mm @ 100 mm).
- Yüksek Üretim Hızı — Mekanik hız 10–180 adet/dk, besleme hızı 0–30 m/dk.
- Atlamalı Kaynak (Skip Seal) — Skip seal fonksiyonu beslemenin 9 katına kadar; uzun torba ve özel uygulamalar.
Uygulama Alanları
- Orta kaynak (orta kaynak) torba üretimi
- Körüklü (körük) torba üretimi
- Dört kenar kaynak torba üretimi
- Gıda ve endüstriyel esnek ambalaj
FKSC-V Nedir?
Orta kaynak, körüklü ve 4-kenar torba üretim platformu
FKSC-V, orta kaynak (center seal), körüklü (gusset) ve 4-kenar kaynak torba üretimi için çok amaçlı torba yapma makinesidir. Kalın ve çok katmanlı lamine film (poli torba) için tasarlanmıştır; tek makinede farklı torba tiplerine geçiş sağlar.
Öne çıkan özellikler
- ›Çok amaçlı: orta kaynak / körük / 4-kenar
- ›Kalın ve çok katmanlı lamine film
- ›Servo besleme + fotosel kayıt
- ›PLC / HMI kontrol
- ›Yan körük ünitesi (opsiyonel)
- ›Değişken torba eni (V500 / V600)
FKSC-V Orta Kaynak / Körüklü / 4-Kenar Torba Yapma Makinesi Galeri

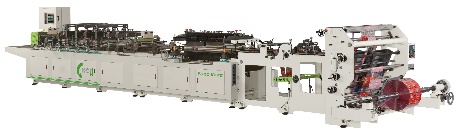

FKSC-V Orta Kaynak / Körüklü / 4-Kenar Torba Yapma Makinesi makine ve proses görselleri
Teknik Özellikler
FKSC-V çalışma mantığı ve temel teknik özellikleri
Servo Ana Tahrik
3000W servo ana tahrik + inverter; malzeme çekme 2000W/1000W servo, besleme AC 2HP.
Orta Kaynak + Körük
Orta kaynak ısıtma + körük şekillendirme ısıtma cihazı; orta/dip kaynak yükselen konum + soğutma.
Dört Kenar Kaynak Cihazı
Ek orta kaynak bölümü, alt-üst çift taraf ısı kaynak, trim kesici ve trim sarıcı ile dört kenar kaynak torba.
7,7″ Renkli LCD Kontrol
Dokunmatik ekran, otomatik sayaç, otomatik durdurma göstergesi, foto sensör etkisiz auto-stop, skip seal.
Yatay Çözme Standı
Salınımlı/kaldırmalı yüzer tip yatay çözme sehpası; 3″×1.250 mm hava şaftı.
EPC Web Yönlendirici
Otomatik kenar takip (EPC web guider) ile hassas malzeme hizalama.
Çözme Gergi Kontrolü
5 kg/m toz fren + otomatik çözme gergi kontrolörü; malzeme bitiş alarmı.
Körük Şekillendirme
Körük (körük) şekillendirme ısıtma cihazı + çözme körükleme cihazı.
Kaynak Isıtıcıları
Orta / dip / körük kaynak ısıtıcıları; 6 set otomatik termo kontrolör.
Embossing Plakaları
Orta ve dip kaynak için embossing plakaları + su soğutmalı plaka.
Dört Kenar Kaynak Cihazı
Ek orta kaynak, alt-üst ısı kaynak, trim kesici + trim sarıcı.
Dip "K" Kaynak Cihazı
Dipten "K" kaynak ünitesi; ilgili ısıtıcı ve kalıp seti.
Foto Sensör & Kesim
Foto sensör (Almanya), statik giderici ve kesim ünitesi standart.
Teknik Spesifikasyon
| Sınıflandırma | Orta kaynak & körüklü torba üretim makinesi |
| Varyant | FKSC-V600 (aşağıdaki değerler); FKSC-V serisinde FKSC-V500 farklı hız/besleme değerlerine sahiptir |
| Malzeme Genişliği | 200 – 1.250 mm |
| Malzeme Çapı | 600 mm (maks.) |
| Torba Genişliği | 75 – 600 mm |
| Besleme Boyu | 30 – 400 mm (±0,1 mm @ 100 mm) |
| Mekanik Hız | 10 – 180 adet/dk |
| Besleme Hızı | 0 – 30 m/dk |
| Ana Tahrik | Servo motor 3.000W + inverter |
| Malzeme Çekme | Servo 2.000W + 1.000W |
| Kontrol | 7,7″ renkli LCD dokunmatik ekran |
FKSC-V500 / V600 Seri Varyantları
Aynı orta kaynak / körüklü / 4-kenar torba yapma platformu; fark = torba eni
Standart Donanım
FKSC-V ile standart olarak sunulan üniteler
Yatay Çözme Standı (Salınımlı/Yüzer)
Salınımlı ve yüzer tip yatay çözme sehpası; tek operatör ile ana rulo yükleme. 3″×1250 mm hava şaftı.
Çözme Körükleme Cihazı
Yalnızca 3 kalıp plakası ile tüm körük derinliğini üreten çözme körükleme ünitesi.
İnsan-Makine Arayüzü
7,7″ renkli LCD dokunmatik ekran; otomatik sayaç, durdurma göstergesi, biriktirmeli kayıt ve skip seal fonksiyonu.
Dipten “K” Kaynak Cihazı
Dipten “K” kaynak ünitesi; raf, otomatik termo kontrolör, ısıtıcı ve kalıp seti ile birlikte.
EPC Web Yönlendirici
Otomatik kenar takip (EPC) ile körük ve kaynak pozisyonunda hassas hizalama.
Çözme Gergi Kontrolü
5 kg/m toz fren + çap hesaplayan otomatik gergi kontrolörü ile sabit çözme gergisi.
Malzeme Bitiş Alarmı
Malzeme kopması veya bitmesi durumunda uyarı veren alarm cihazı.
Servo Tahrik Sistemi
3000W servo ana tahrik + 2000W/1000W malzeme çekme + AC besleme; tümü inverterli.
Orta Kaynak + Soğutma
Orta kaynak yükselen konum cihazı, körük şekillendirme ısıtma ve orta kaynak soğutma ünitesi.
Dip Kaynak Bölümü
Dip kaynak yükselen konum cihazı, çok kademeli dip kaynak ısıtıcıları ve otomatik termo kontrolörler (6 set).
Dört Kenar Kaynak Cihazı
Ek orta kaynak bölümü, alt-üst çift taraf ısı kaynak, trim kesici ve trim sarıcı.
Embossing Plakaları
Orta ve dip kaynak için embossing plakaları + su soğutmalı plaka standart.
Foto Sensör, Statik Giderici & Kesim
Foto sensör (Almanya), statik giderici ve kesim ünitesi standart donanımda.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir (opsiyon)
Pnömatik Delici
Pnömatik delici ve ilgili parçalar; ⌀6 mm yuvarlak ve eşkenar dörtgen 2×4 mm delme takımları.
Asma Delik Delici
Pnömatik asma delik delici; kelebek (butterfly) ve “Meksika şapkası” slot kalıbı seçenekleri.
Düz Orta Kaynak Cihazı
Düz orta kaynak ünitesi; düz orta kaynaklı torba uygulamaları için.
Hava Soğutucu
Kaynak soğutma performansını artıran hava soğutma (air chiller) ünitesi.
Elektrikli Toz Püskürtücü
1200 mm püskürtme genişliğinde elektrikli toz püskürtme ünitesi.
Toz Püskürtücü Kontrol Kutusu
Elektrikli toz püskürtücü için kontrol kutusu ünitesi.
7,5 kV Jeneratör
Toz püskürtücü için yüksek voltajlı 7,5 kV jeneratör.
Güvenlik Işık Perdesi (CE)
CE uygunluk paketi kapsamında güvenlik ışık perdesi ve ışık bariyeri.
Zikzak Kesim Ünitesi
3 mm × 250 mm zikzak kesim ünitesi.
Üç Kenar Kaynak Cihazı
İki üretim hatlı üç kenar kaynak torba cihazı; orta kaynak standı, soğutma ve jilet kesici tutucu ile ikincil çözme standı.
Taşıma Arabası
Hidrolik taşıma arabası; 300 / 500 / 800 kg kapasite seçenekleri.
CE Uygunluk Paketi
Kontrol sistemi ve güç anahtarı için CE malzemesi, paslanmaz güvenlik koruması ve uygunluk deklarasyonu.
FKSC-V Video Galerisi
HCI / GMG Technic resmi tanıtım videoları
Türkiye Distribütörü
HCI Converting Equipment Türkiye satış noktası.
Kurulum & Devreye Alma
Saha kurulumu, hizalama ve başlangıç parametre kalibrasyonu.
Operatör Eğitimi
Devreye alma sonrası operatör ve bakım personeli eğitimi.
Yedek Parça & Teknik Destek
Uzun vadeli yedek parça tedariği ve uzaktan / saha servis.
BROŞÜR & TEKNİK BİLGİ
FKSC-V Detaylı Teknik Bilgi ve Proje Değerlendirmesi
Torba üretim hat konfigürasyonunuz için bizimle iletişime geçin.
FKSC-V, HCI Converting Equipment Co., Ltd. ürünüdür. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma, operatör eğitimi, yedek parça tedariği ve teknik servis süreçlerini yürütür.
