FSL-TXSMART Serisi Slitter RewinderHassas Dilimleme ve Sarım Platformu
HCI Converting Equipment ürün portföyünde yer alan, esnek ambalaj, kağıt, etiket malzeme ve ince film dönüşüm hatlarında yüksek hat hızı ile hassas dilimleme yapan yüksek performanslı slitter rewinder. Şaftsız çözücü, makas bıçaklı + jiletli oluk ikili kesim sistemi, vakum tipi kenar fire tahliyesi (standart) ve turret tipi rulo tahliye standı (opsiyonel) ile geniş üretim hatlarının ana vitrin modelidir. FSL-TX1300 ve FSL-TX1600 varyantları ile 320–1.600 mm web genişlik aralığında konfigüre edilir. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek süreçlerini yürütür.
YÜKSEK HAT HIZI
Geniş hız aralığında stabil üretim
HASSAS DİLİMLEME
Makas + Jilet · dar tolerans
MODÜLER OPSİYON
Turret Tahliye · Vakum Trim
Esnek ambalaj veya etiket hattınız için FSL-TX konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Esnek ambalaj, endüstriyel web ve elektronik malzeme için universal slitting (PE / PP / PET / BOPP / laminat / kağıt / folyo).
- 500 m/dk’ya kadar yüksek hat hızı ile stabil gergi: load cell + PLC otomatik kontrol + bilyalı diferansiyel sarım teknolojisi.
- Şaftsız çözücü + pnömatik mandrenli hızlı sıkıştırma ile hızlı jumbo rulo değişimi.
- Jiletli oluk kesim + makas bıçaklı kesim (Shear Knife) ikili dilimleme ve vakum tipi kenar fire tahliyesi: temiz kenar + temiz çalışma ortamı.
- Modüler opsiyon paketi (Turret tipi rulo tahliye + otomatik bobin itici + stroboskop + lazer masura konumlandırma + 99 Reçete Hafızası) ile esnek üretim konfigürasyonu.
Uygulama Alanları
- Esnek ambalaj film dilimleme (PE, PP, PET, BOPP, laminat)
- Etiket stock ve self-adhesive material slitting
- Kağıt ve karton converting hatları
- İnce film ve teknik film dilimleme (optik, yarı-iletken)
- Alüminyum folyo + laminat dilimleme
- Endüstriyel film converting (medikal, hijyen, filtre)
FSL-TX Nedir?
SMART serisi şaftsız çözme ve üç motorlu sarım dilim-sarma platformu
FSL-TX, SMART serisi rewind slitter rewinder (dilim-sarma) makinesidir; film, folyo, kağıt ve esnek ambalaj malzemelerinin yüksek hassasiyetli dilinmesi ve yeniden sarılması için tasarlanmıştır. Şaftsız çözücü sehpa, çift dilimleme yöntemi (oluklu makaralı jilet + makas bıçağı) ve üç motorlu sarım tahriki ile esnek ve kararlı üretim sağlar.
Üst ve alt sarım şaftlarının farklı yön sarım fonksiyonu ve PLC kontrol sistemi ile farklı iş tiplerine hızlı geçiş sunar. SMART seri kompakt yerleşimi, atölye içi alan planlamasında esneklik sağlar.
Öne çıkan özellikler
- ›Şaftsız çözücü sehpa (pnömatik chuck)
- ›Çift dilimleme yöntemi (oluklu jilet + makas bıçağı)
- ›PLC kontrol sistemi
- ›Üç motorlu sarım tahriki
- ›Üst/alt sarım farklı yön
- ›Operatör ayarlı çözme genişliği
- ›Dancer merdaneli tansiyon kontrolü
- ›SMART seri kompakt yerleşim
FSL-TX Galeri
HCI resmi makine görselleri — FSL-TX SMART Slitter Rewinder
Teknik Özellikler
FSL-TX çalışma mantığı ve temel teknik özellikleri
Şaftsız Çözücü Standı
1 ton’a kadar jumbo rulo taşıma kapasitesi. Sol ve sağ unwind kolları motor tahriklidir; operatör web genişliğini anlık ayarlayabilir. Basınçlı mandren hızlı kelepçe ile ana rulo hızlı ve güvenli şekilde kavranır. hava frenleri stabil gergi sağlar.
Kenar Kontrol Sistemi / Web Yönlendirme
Tüm Çözücü Ünitesi yatayda ±75 mm hareket ederek dilimleme hassasiyetini garanti eder. İki çalışma modu mevcuttur: web kenarı takibi ve baskı hattı takibi. Baskılı malzemede üretim tekrarlanabilirliği sağlanır.
Üç Motorlu Sarım Sistemi
Üst sarım şaftı, alt sarım şaftı ve ana drive roller olmak üzere üç bağımsız vektör motoru. Her sarımın gergi profili ayrı kontrol edilir; çap büyüdükçe oluşan tansiyon değişimi otomatik kompanze edilir.
Otomatik Çözücü Gergi Kontrolü
Load cell + PLC sürekli karşılaştırma ile tüm operasyon boyunca stabil gergi. Hız ve çap değişiminde dahi tutarlı sarım kalitesi.
Pnömatik Nip Kauçuk Merdanesi
Unwind ve rewind arasında mükemmel izolasyon noktası. Kayma ve çizik riski sıfırlanır; ince malzemede yüzey kalitesi korunur.
İkili Dilimleme Yöntemi
Jiletli oluk kesim + Shear Knife. Bıçak ayarı önden yapılır. Temiz kesim kenarı ve düşük fire oranı.
Vakum Tipi Kenar Fire Tahliyesi (Standart)
Özel ejektörler ve güçlü vantilatörler ile kenar atık hat dışına aktarılır. Temiz çalışma ortamı.
Anti-statik Fırça Sistemi (2 set)
Üst ve alt sarım öncesi konumlandırılmış iki anti-statik fırça seti. Plastik ve ince film malzemede statik tahliyesi.
Bilyalı Diferansiyel Sarım Teknolojisi
HCI’nin geliştirdiği bilyalı sürtünme halkası + otomatik iç basınç kompansasyonu. iki bağımsız sarım motoru ve akıllı çap kontrolü ile sarım stabilitesi.
Pnömatik Üst Baskı Sarım Merdanesi (Lay-On, 2 Set)
Lay-on merdanesi ile dilimli rulo tam temas eder. Sağlam rulo yapısı, oynama ve teleskopik etki sıfırlanır.
Ürün Tahliye Rafı
Ağır rulo hat dışı ergonomik raf. Rulo değişim süresi kısalır, operatör güvenliği artar.
PLC + 10" Renkli HMI Kontrol Sistemi
Programlanabilir PLC kontrol sistemi, 10" renkli LCD dokunmatik ekran, operatör parametre ayarı, otomatik gergi kontrolü, malzeme kopuşunda otomatik duruş ve 99 reçete hafızası ile FSL-TX operasyonlarını yönetir.
Teknik Spesifikasyon
Spesifikasyon Tablosu
| Spesifikasyon | FSL-TX1300 800 Rewind Slitter Rewinder |
|---|---|
| Mekanik Hız (m/dk) | 400 (Yüksek Hız) veya 300 (Yüksek Tork) |
| Unwind Standı | Shaftless, Pnömatik Chuck + Floating Tip |
| Karton Göbek İç Çapı (mm) | 76 / 3" veya 152 / 6" (Opsiyonel) |
| Web Genişliği (mm) | 320 – 1.300 |
| Maksimum Unwind Çapı (mm) | 1.000 |
| Web Yönlendirme Sistemi | Baskı Hattı / Kenar (Dual Mode) |
| Web Guider Hareket Aralığı (mm) | +/- 75 |
| Dilimleme Yöntemleri | Razor In Groove + Shear Knife (Dual) |
| Trim Atık Toplama | Vakum Tipi Trim Disposal |
| Minimum Rewind Web Genişliği (mm) | 50 |
| Maksimum Rewind Çapı (mm) | 800 |
FSL-TX1300 / 1600 Seri Varyantları
Aynı SMART serisi rewind slitter rewinder platformu; fark = web genişliği
SMART serisi; her iki varyant aynı şaftsız çözme, üç motorlu sarım ve PLC kontrol platformunu paylaşır.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir — FSL-TX1300-TR resmi teklif paketi opsiyonel kalemleri

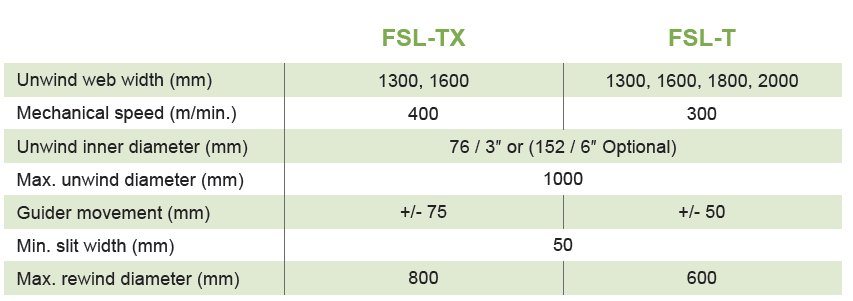

FSL-TX1300 / FSL-TX1600 Seri Genişlik Seçenekleri
FSL-TX serisi 1.300 mm ve 1.600 mm web genişliği konfigürasyonları ile sunulur. Hat ihtiyacına göre seri model seçilir; geniş bant yüksek ton jumbo ruloda yüksek üretim verimi sağlar.
Çözücü Quick Lock Mandren Seçenekleri (3" standart / 6" opsiyonel)
FSL-TX standart konfigürasyonda 3" çözücü quick lock chuck ile sunulur. 6" masura iç çapı gerektiren uygulamalar için 6" unwind quick lock chuck opsiyonu kullanılabilir.
Almanya Yapımı LPC Web Yönlendirici ( yerine)
Standart pakettteki LPC web yönlendirici yerine Almanya yapımı LPC web yönlendirici. Daha yüksek hassasiyetli baskı hattı / kenar kontrolü.
Havalı Fren Yükseltme (15 → 30 kg/m)
Standart 15 kg/m havalı fren yerine 30 kg/m üst varyant. Ağır jumbo ruloda yüksek frenleme momenti, daha stabil çözme gergi kontrolü.

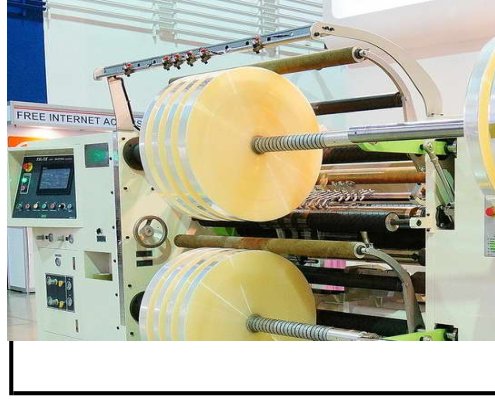

Lazer Masura Konumlandırma Cihazı
6 set lazer markör + güç adaptörü ile masura konumlandırma hassasiyeti ve hızlı parti değişimi sağlar.
Pnömatik Makas Bıçaklı Kesim Sistemi
Kırlangıç kuyruğu hareket mekanizması, 10 set üst hava makas bıçak tutucusu ve alt hava kesme mili ile havalı dilme sistemi. Min. dilim 50 mm.
Turret Tipi Rulo Tahliye Standı
Otomatik tur turret tipi tahliye standı + 2 adet 3 inç boşaltma şaftı (600 mm) + rotasyon ve konumlandırma cihazı. Rulo aktarımı hızlanır.

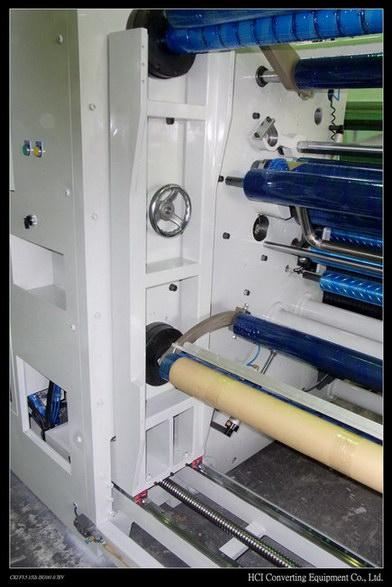

Otomatik Bobin İtici Ünitesi
Tamamlanmış ruloları hat dışına otomatik aktaran itici sistem. Operatör iş yükü ve döngü süresi azalır.

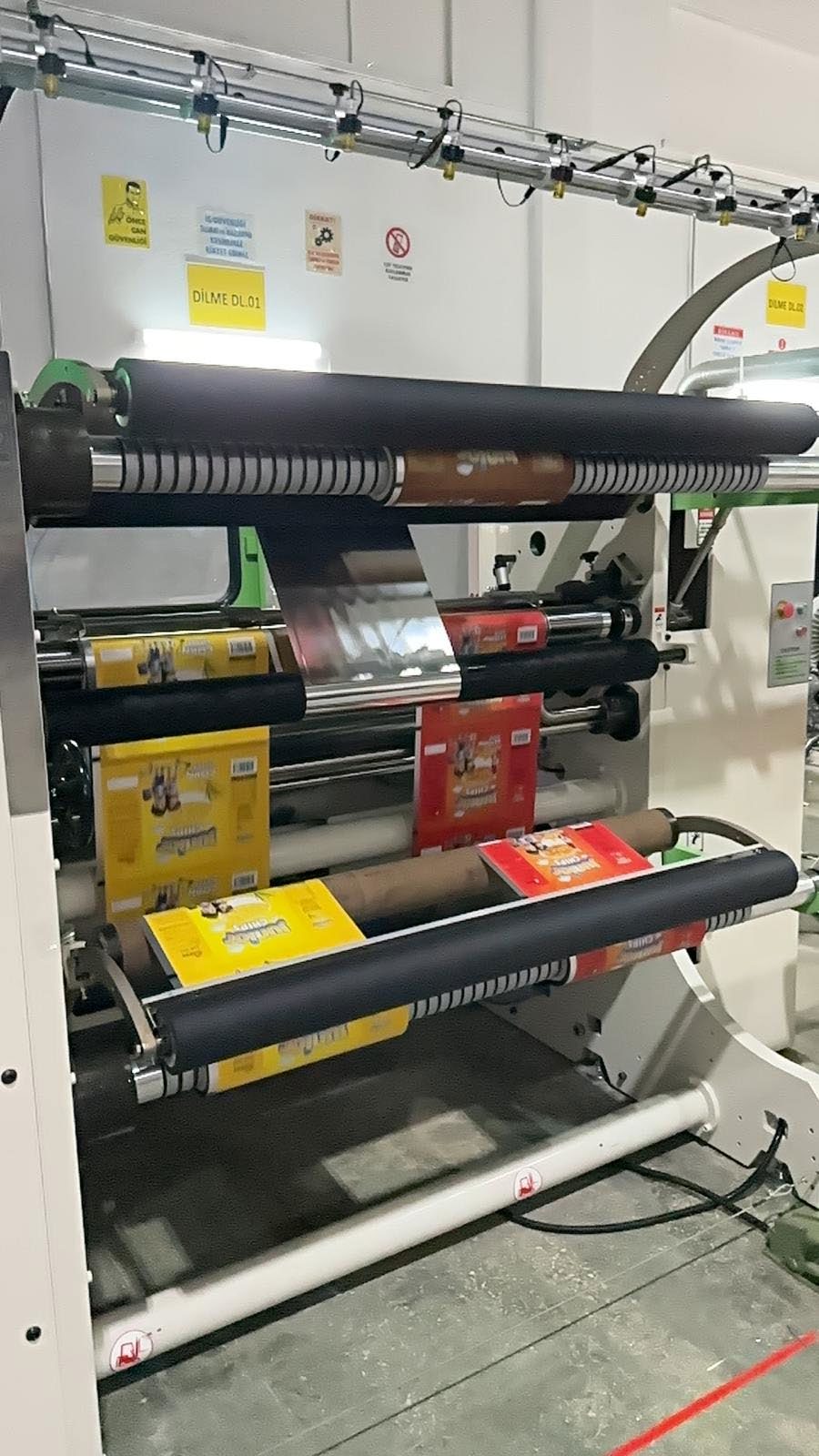

Kumlamalı Alüminyum Üst Baskı Merdanesi
3 inç × L600 mm kumlama yüzeyli alüminyum üst baskı merdanesi (Lay-On, 2 set). Kıvrılan kenar (curl edge) etkisini azaltır.
FPT-500 Karton Masura Kesici
Bitmiş rulo masura kesimi için harici FPT-500 karton masura kesici makinesi. Slitter hattının yanına entegre edilerek hat ritmine uygun masura hazırlığı sağlar.

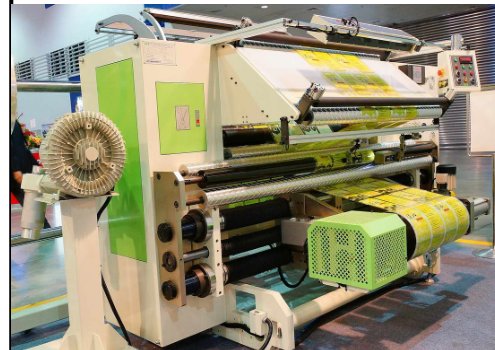

Ek Yapma Tablası (Splicing Table)
Çözücü tarafı ek yapma tablası + foto sel sensörü. Manuel ek yapma süresi kısalır, malzeme değişimi hızlanır.
Stroboskop (Synchronizing Flash Light)
Senkronize flaş ışığı stroboskop ünitesi + foto sel sensörü. Yüksek hızda yüzey kontrolü, hat-içi görsel inceleme.
Bobin Taşıma ve İstifleme Aksesuarları
Bitmiş ruloların makine dışına alınması, taşınması ve istiflenmesi için trolley (300/500/800 kg), manuel istif arabası (1.000 kg) ve hidrolik transpalet (2,5 ton) seçenekleri proje ihtiyacına göre değerlendirilebilir.
Özel Pantone Renk Konfigürasyonu
Standart PANTONE 7527C beyaz + parlak yeşil dışında özel PANTONE renkleri ile çerçeve ve kontrol kutusu boyaması.
