FSE Doctoring ve Sarım Makinesi
HCI CONVERTING EQUIPMENT · DOKTORLAMA & YENİDEN SARIM

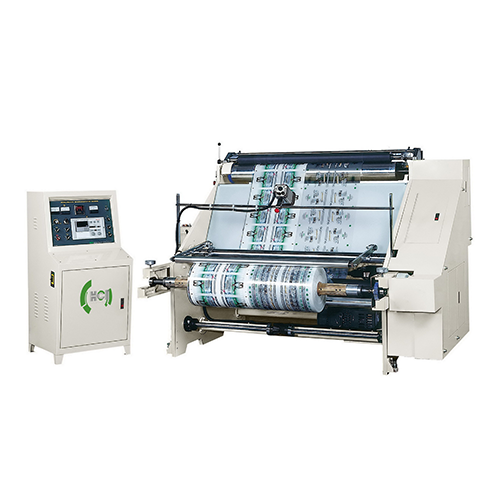

FSE serisi, yuvarlak ruloların kalite kontrolü ve yeniden sarımı için tasarlanmış rulo kalite kontrol ve yeniden sarım makine ailesidir. Baskı sonrası yüzey incelemesi, küçük ruloyu büyük ruloya (veya tersine) dönüştürme ve dönüştürme / elektronik / optik malzeme rulolarının kalite kontrolü için kullanılır. FSE-1000, FSE-1300 ve FSE-1600 çalışma genişliği seçenekleriyle sunulur. GMG Technic, Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek süreçlerini sağlar.
RULO İNCELEME
Yüzey kalite kontrol
YENİDEN SARIM
Küçük ↔ büyük rulo
TOZ KAVRAMA
Hassas gergi
Yüzey inceleme ve yeniden sarım hattınız için FSE konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Yüzey Kalite İncelemesi — Gözlem tablası + floresan lamba ile baskı sonrası yüzey ve hata kontrolü.
- Toz Kavramalı Gergi — Manyetik toz kavrama ile farklı malzemelere uygun, doğru sarım gergisi.
- Esnek Yeniden Sarım — Küçük ruloyu büyük ruloya veya tersine dönüştürür.
- Hatalı Malzeme Sarıcı — Hatalı/fire malzemeyi doğrudan saran ayrı fire sarıcı.
- İz Bırakmayan Sarım — Kenar yönlendirme + kauçuk tahrik tekerleri ile iz bırakmayan düzgün sarım.
Uygulama Alanları
- Baskı sonrası rulo yüzey incelemesi
- Dönüştürme malzeme kalite kontrolü
- Elektronik / bilgisayar / optik malzeme rulo inceleme
- Film ve folyo rulo yeniden sarım
- Küçük rulo ↔ büyük rulo dönüştürme
- Hatalı / fire malzeme ayrı sarım
FSE Nedir?
Denetimli (doctoring) yeniden sarma makinesi
FSE serisi, baskılı/laminasyonlu ruloları yeniden sararken hat üstünde denetleyen (doctoring) re-reeling makinesidir.

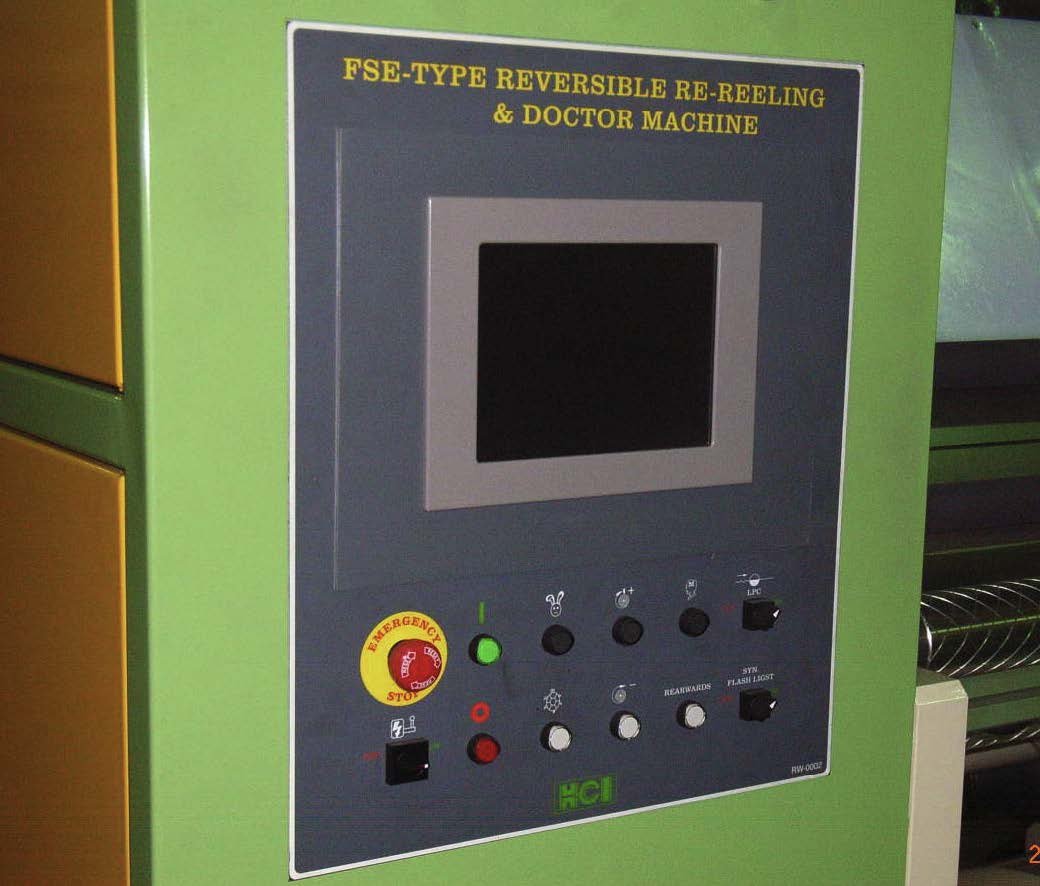

Floresan inceleme lambası, EPC kenar güdümü, toz fren/kavrama gerginlik kontrolü ve PLC ile malzeme yüzeyini sarım sırasında kontrol eder.
Senkronize flaş ışık, perforasyon ve LPC web kılavuzu gibi modüler opsiyonlarla farklı denetim ihtiyaçlarına uyarlanır.
Galeri
FSE kalite kontrol ve yeniden sarım detayları
Teknik Özellikler
FSE çalışma mantığı ve temel teknik özellikleri
Yüzey İnceleme İstasyonu
Gözlem tablası ve floresan lamba ile baskı sonrası yüzey ve hata görsel kontrolü.
Manyetik Toz Kavramalı Gergi
Manyetik toz kavrama farklı malzemeler için doğru ve stabil sarım gergisini sağlar.
Esnek Yeniden Sarım
Küçük ruloyu büyük ruloya veya tersine dönüştürme; ayarlanabilir çözücü stand.
Hatalı Malzeme Sarıcı
Hatalı/fire web doğrudan ayrı sarıcıya sarılarak ana ruloya karışması önlenir.
Ayarlanabilir Çözücü Sehpası
Çözücü sehpası farklı malzeme ve ebatlara kolayca uyarlanır.
Kenar Yönlendirme Sistemi
Kenar yönlendirme ile en düzgün sarım kenarı sağlanır.
Kauçuk Tahrik Tekerleri
Büyük çaplı kauçuk tahrik tekerleri web yüzeyinde iz/çizik oluşmasını önler.
Manyetik Toz Kavramalı Gergi
Manyetik toz kavrama ile malzemeye uygun, doğru sarım gergisi.
Floresan İnceleme Tablası
Gözlem tablası + floresan lamba ile görsel kalite incelemesi.
Statik Giderici + Üst Baskı Merdanesi
Statik giderici ve sarım üst baskı merdanesi.
Hatalı Malzeme Sarıcı
Hatalı/fire web'i doğrudan saran ayrı fire sarıcı.
Teknik Spesifikasyon
Doktorlama ve yeniden sarım makinesi
FSE-1000 / 1300 / 1600 Seri Varyantları
Aynı doktorlama ve yeniden sarım platformu; fark = çalışma genişliği
Standart Donanım
FSE serisi standart konfigürasyonunda gelen üniteler (xls STANDARD ACCESSORIES)
Ana Tahrik AC 5HP
5 beygir gücünde AC ana tahrik motoru ile kararlı sarım hızı.
Yüzer (Floating) Açma Standı
Bobin çapı değişimine uyum sağlayan yüzer açma standı.
EPC Kenar Web Kılavuzu (Edge)
Web kenarını otomatik izleyen EPC kenar güdüm sistemi.
Toz Fren 5kg/m (Açma Gerginliği)
Açma tarafında toz frenli gerginlik kontrolü (5 kg/m).
Açma Hava Şaftı 3″ × 1000
3 inç çaplı, 1000 mm genişliğe kadar açma hava şaftı.
Floresan İnceleme Lambası
Web yüzeyini aydınlatan floresan inceleme lamba kutusu.
Toz Kavrama 5kg/m (Sarım Gerginliği)
Sarım tarafında toz kavramalı gerginlik kontrolü (5 kg/m).
Sarma Hava Şaftı 3″ × 1000
3 inç çaplı, 1000 mm genişliğe kadar sarma hava şaftı.
Sarım Alüminyum Lay-On Merdane 1000
1000 mm genişliğinde alüminyum bastırma (lay-on) merdanesi; düzgün sarım.
Malzeme Ayıklama Sarıcısı
Hatalı malzemenin ayrıştırılıp sarıldığı atık sarıcı ünitesi.
Statik Giderici
Sarım sırasında statik elektriği nötralize eden iyonizasyon ünitesi.
Otomatik Sayıcı
Sarılan metrajı otomatik sayan sayıcı ünitesi.
Çalışma Takımı / Kullanım Kılavuzu
Makine ile birlikte verilen çalışma alet seti ve operasyon kılavuzu.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir
Açma Gerginlik Otomatik Kontrolörü
Açma tarafı için kapalı çevrim otomatik gerginlik kontrolörü.
Sarım Gerginlik Otomatik Kontrolörü
Sarım tarafı için kapalı çevrim otomatik gerginlik kontrolörü.
1000 mm Senkronize Flaş Işık
Yüksek hızda baskı/web yüzeyini durağan görüntüleyen 1000 mm senkron flaş ışık.
Ana Tahrik 7.5HP Yükseltme
Ana tahrik motorunun 5HP'den 7.5HP'ye yükseltilmesi; daha yüksek tork.
LPC Baskı Hattı Web Kılavuzu
Kenar yerine baskı hattı ve kenarı izleyen LPC web güdüm sistemi (EPC yerine).
FPT-500 Masura Kesim Ünitesi
Kağıt masuraları istenen ende kesen FPT-500 masura kesim ünitesi.
Hidrolik Taşıma Arabası (300/500/800 kg)
Bobin taşıma için 300, 500 veya 800 kg kapasiteli hidrolik el arabası.
FSE Kalite Kontrol ve Yeniden Sarım Makinesi
HCI Converting Equipment resmi tanıtım videosu.
Türkiye Distribütörü
HCI Converting Equipment Türkiye satış noktası.
Kurulum & Devreye Alma
Saha kurulumu, hizalama ve başlangıç parametre kalibrasyonu.
Operatör Eğitimi
Devreye alma sonrası operatör ve bakım personeli eğitimi.
Yedek Parça & Teknik Destek
Uzun vadeli yedek parça tedariği ve uzaktan / saha servis.
BROŞÜR & TEKNİK BİLGİ
FSE Detaylı Teknik Bilgi ve Proje Değerlendirmesi
İnceleme ve çift yönlü yeniden sarım hat konfigürasyonunuz için bizimle iletişime geçin.
FSE, HCI Converting Equipment Co., Ltd. () ürünüdür. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma, operatör eğitimi, yedek parça tedariği ve teknik servis süreçlerini yürütür.
