FSP Shrink Etiket Yeniden Sarım ve Doctoring Makinesi
HCI CONVERTING EQUIPMENT · SHRINK ETİKET YENİDEN SARIM & İNCELEME
FSP Serisi, shrink etiket rulolarının yeniden sarımı ve kalite kontrolü için tasarlanmış bir kalite kontrol ve yeniden sarım makinesidir. Shrink etiketin orta yapıştırma kalitesini, baskı ve yüzey kalitesini hat içi denetler. Otomatik shrink etiket yerleştirme makinesinden önceki vazgeçilmez bir hazırlık adımıdır. FSP-250 ve FSP-350 genişlik seçenekleriyle sunulur. GMG Technic, Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek süreçlerini sağlar.
YAPIŞTIRMA KONTROL
Orta kaynak denetimi
YENİDEN SARIM
Doctoring + sarım
OTO. SAYAÇ
Sarım boyu kontrolü
Shrink etiket inceleme ve yeniden sarım hattınız için FSP konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Orta Yapıştırma Kalite Denetimi — Shrink etiketin orta yapıştırma kalitesini hat içi denetler.
- Kalite Kontrol + Yeniden Sarım — Baskı ve yüzey incelemesi ile yeniden sarımı tek hatta birleştirir.
- Otomatik Gergi + Sayaç — DC motor + otomatik gergi kontrolörü ile sabit sarım gergisi; otomatik boy sayacı.
- Değişken Hızlı DC Tahrik — DC motor ana tahrik ile farklı malzemelere uygun değişken hız.
- Beş-Tırnaklı Şaftsız Çözücü — Kantilever beş-tırnaklı, masura-suz şaft ile hızlı rulo değişimi.
Uygulama Alanları
- Shrink etiket orta yapıştırma kalite denetimi
- Shrink etiket baskı ve yüzey incelemesi
- Shrink etiket rulo yeniden sarım
- Otomatik etiket yerleştirme öncesi hazırlık
FSP Nedir?
Shrink etiket yeniden sarma ve denetim (doctoring) makinesi
FSP serisi, shrink (büzüşmeli) etiket rulolarını yeniden saran ve hat üstünde denetleyen yüksek hızlı re-reeling / doctoring makinesidir.
PLC & HMI kontrol, EPC kenar güdümü, otomatik gerginlik kontrolü ve stroboskop/flaş ışık inceleme üniteleriyle baskı ve malzeme kalitesini sarım sırasında denetler.
Fosfor algılama, perforasyon ve osilasyon gibi modüler opsiyonlarla farklı etiket üretim ihtiyaçlarına uyarlanır.
Galeri
FSP — kaynak galeri görselleri
Teknik Özellikler
FSP çalışma mantığı ve temel teknik özellikleri
Orta Yapıştırma + Baskı Denetimi
Gözlem tablası ile shrink etiket orta yapıştırma ve baskı kalitesinin görsel kontrolü.
Yeniden Sarım
DC motor + otomatik gergi kontrolörü ile stabil ve sabit yeniden sarım gergisi.
Beş-Tırnaklı Şaftsız Çözücü
Kantilever beş-tırnaklı, masura-suz şaft ile hızlı rulo değişimi.
Değişken Hızlı DC Tahrik
DC motor ana tahrik ile çeşitli malzemelere uygun değişken çalışma hızı.
Kantilever Beş-Tırnaklı Çözücü Şaft
Masura-suz beş-tırnaklı kantilever şaft ile hızlı rulo değişimi.
Manyetik Toz Frenli Çözme Gergi
Çözme gergi kontrolü için manyetik toz fren.
Değişken Hızlı DC Ana Tahrik
DC motor ana tahrik; farklı malzemelere uygun değişken hız.
Gözlem Tablalı Kalite Kontrol
Görsel baskı/yapıştırma kontrolü için gözlem tablası.
DC Motorlu Otomatik Gergili Sarım
DC motor + otomatik gergi kontrolörü ile sabit sarım gergisi.
Kenar Web Yönlendirme
Web yönlendirme ile son derece düzgün sarım kenarı.
Otomatik Boy Sayacı + Statik Giderici
Sarım boyu için otomatik sayaç ve statik giderici.
Teknik Spesifikasyon
Shrink etiket yeniden sarma ve doktorlama makinesi
FSP-250 / FSP-350 Seri Varyantları
Aynı shrink etiket yeniden sarma + doktorlama platformu; fark = web genişliği
Standart Donanım
FSP standart konfigürasyonunda gelen üniteler (FSP-250.xls STANDARD ACCESSORIES — 8 kalem)
EPC Kenar Web Kılavuzu
Web kenarını otomatik izleyen EPC kenar güdüm sistemi.
Sarım Otomatik Gerginlik Kontrolörü
Sarım gerginliğini bobin çapına göre ayarlayan kapalı çevrim otomatik kontrolör.
Statik Giderici
Sarım sırasında statik elektriği nötralize eden iyonizasyon ünitesi.

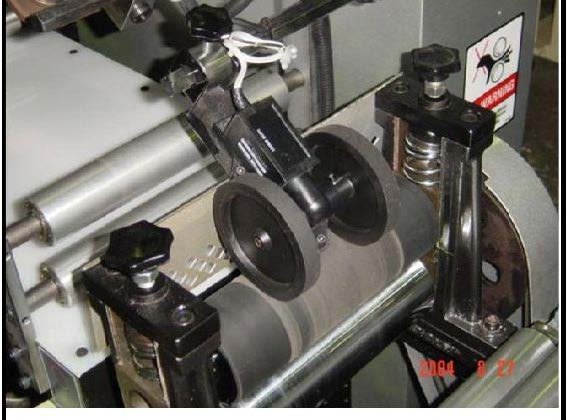

Otomatik Sayıcı
Sarılan etiket uzunluğunu sayan otomatik metre sayıcı.
Ana Motor AC 1HP + İnverter
1 beygir AC ana motor ve inverter ile kararlı sarım hızı.
Sarım Motoru — Vektör 1HP + PG Kart
PG kartlı 1HP vektör sarım motoru + inverter ile hassas gerginlik.
Toz Fren 2.5kg/m (Açma Gerginliği)
Açma tarafında 2.5 kg/m toz frenli gerginlik kontrolü.
Çalışma Takımı / Kullanım Kılavuzu
Makine ile verilen çalışma alet seti ve operasyon kılavuzu.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir
Senkronize Flaş Işık
Yüksek hızda etiket yüzeyini durağan görüntüleyen senkronize flaş ışık ünitesi.
Dikey Sürekli Perforasyon Ünitesi
70° sert merdane ve 1 mm adımlı bıçakla dikey sürekli perforasyon ünitesi.
Sarım Osilasyon Sistemi (±15 mm)
Sarımda sağ/sol 15 mm salınımla düzgün bobin profili sağlayan osilasyon sistemi.
Hat İçi Fosfor Algılama Sistemi
Tutkala karışan fosforu UV ışık ve fotoselle algılayan hat içi denetim sistemi.
10″ Sarım Çubuğu ve Koruma Plakası
10 inç çaplı sarım chuck'ı ve bobin koruma plakası.
EPC (Alman Ultrasonik Sensörlü)
Kenar güdümü için Alman menşeli ultrasonik sensörlü EPC web kılavuzu (EPC yerine).
5″ Sarım Çubuğu ve Koruma Plakası
5 inç çaplı sarım chuck'ı ve bobin koruma plakası.
FSP Shrink Etiket Yeniden Sarım ve İnceleme
GMG Technic resmi YouTube kanalından FSP saha videosu.
Türkiye Distribütörü
HCI Converting Equipment Türkiye satış noktası.
Kurulum & Devreye Alma
Saha kurulumu, hizalama ve başlangıç parametre kalibrasyonu.
Operatör Eğitimi
Devreye alma sonrası operatör ve bakım personeli eğitimi.
Yedek Parça & Teknik Destek
Uzun vadeli yedek parça tedariği ve uzaktan / saha servis.
BROŞÜR & TEKNİK BİLGİ
FSP Detaylı Teknik Bilgi ve Proje Değerlendirmesi
İnceleme ve çift yönlü yeniden sarım hat konfigürasyonunuz için bizimle iletişime geçin.
FSP Serisi, HCI Converting Equipment Co., Ltd. () ürünüdür. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma, operatör eğitimi, yedek parça tedariği ve teknik servis süreçlerini yürütür.
