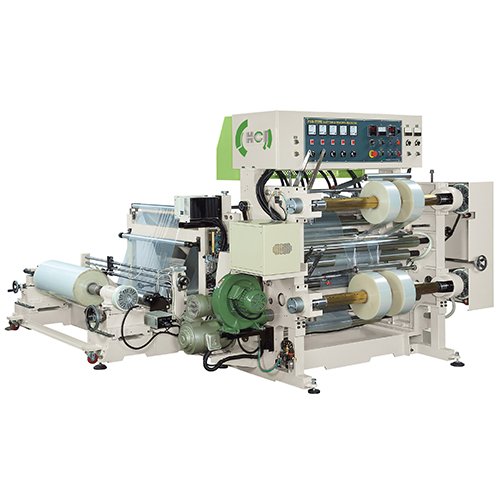

FSHIsıtmalı Yan Kenar MühürlemeSlitter Rewinder Platformu
HCI Converting Equipment FSH serisi, dilim ile birlikte ısıtmalı kenar mühürleme yapan kombine slitter rewinder ailesidir. Plastik film torba ve etiket uygulamalarında dilim kenarının ısı ile kapatılması gerektiğinde tercih edilir. Standart pakettteki 5 set ısıtmalı yan kaynak kesim ünitesi + pnömatik kaldırma cihazı + 10 set jiletli kesim ünitesi ile hem ısıtmalı hem soğuk dilim seçeneği aynı makinede sunulur. Film hızı dilimleme modunda 100 m/dk, ısıtmalı dilim modunda malzemeye göre 20–40 m/dk aralığındadır. FSH-1000, FSH-1200 ve FSH-1500 olmak üzere üç web genişlik konfigürasyonunda sunulur. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum ve teknik destek yürütür.
ISITMALI KENAR MÜHÜRLEME
İsıtmalı kenar mühürleme · standart 5 set
ÇİFT KESİM MODU
Jilet + Isıtmalı — esnek dilim seçeneği

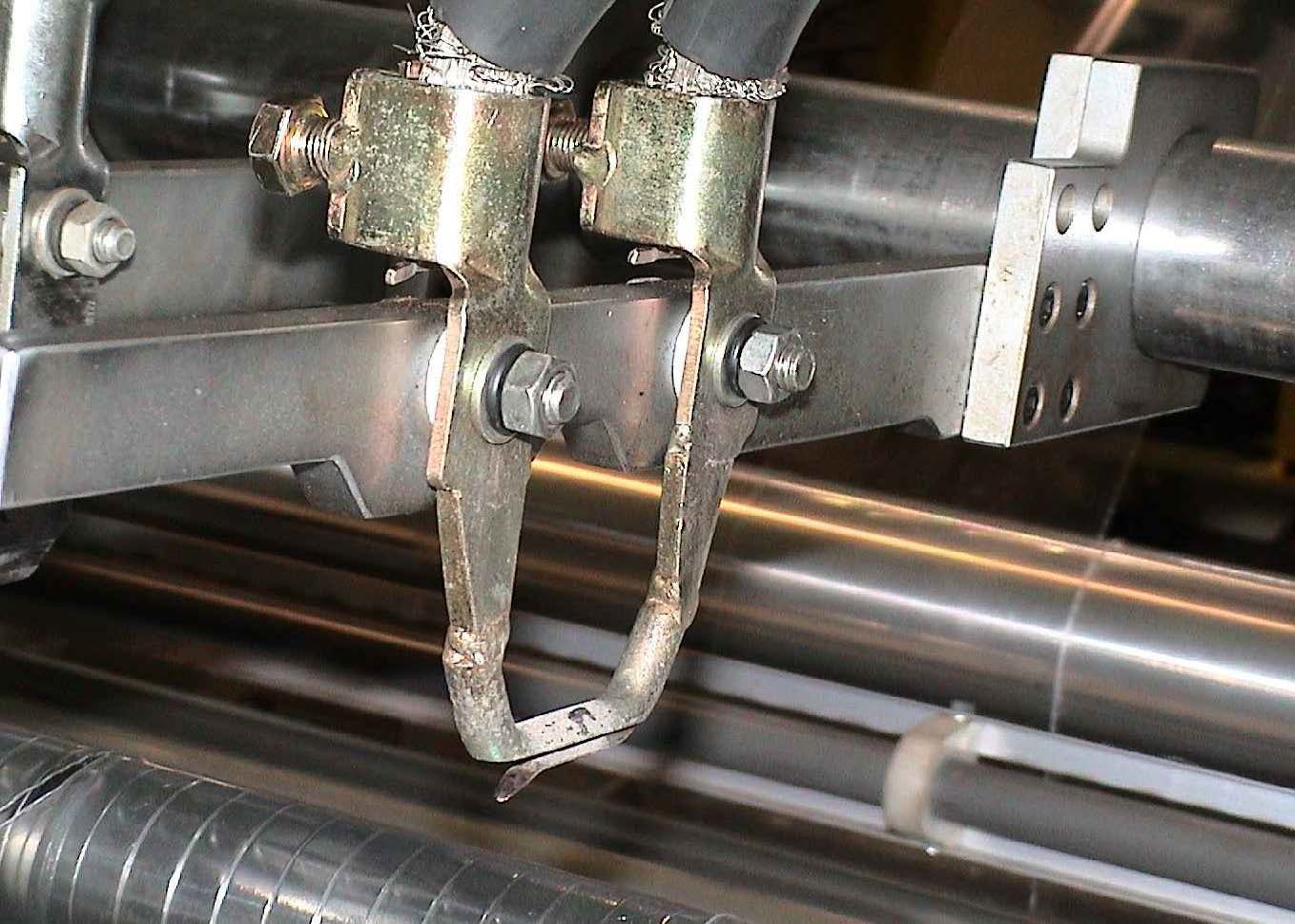

İKİ TİP ISITMA BIÇAĞI
Talep edilen menşeide tedarik
İsıtmalı kenar mühürleme hattınız için FSH konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Tek makinede hem soğuk jiletli dilimleme hem ısıtmalı kenar mühürleme yapılır; üretim hattında ek makine ihtiyacı azalır.
- 5 set ısıtmalı yan kaynak kesim ünitesi + pnömatik kaldırma cihazı standart pakettedir; ısı seviyesi kullanıcı tarafından sıcaklık kontrol ünitesi ile ayarlanır.
- bir tip veya tipi ısıtma bıçağı talep üzerine tedarik edilir; malzeme cinsi ve sıcaklık dayanımına göre uygun olan seçilir.
- Yüzer tipi (Floating) çözücü standı + 3 inç × 1200 mm pnömatik çözücü hava şaftı + toz frenli 2,5 kg/m standart pakettedir; ana rulo otomatik dengelenir.
- 2 set HCI Friction Quick Lock sarım şaftı + 12 adet HCI Quick Lock Ring + 38 adet ara parça standart pakettedir; dilim rulo sarımı sıkı ve sağlam yapılır.
- 4 set alüminyum üst baskı merdanesi (lay-on) 450 mm + statik tahliye ünitesi + metraj sayacı + 1/2HP kenar fire tahliye fanı standart pakettedir; temiz çalışma ortamı ve üretim takibi sağlanır.
Uygulama Alanları
- Plastik film torba ön hazırlığı (T-shirt bag, koruyucu poşet)
- Yapışkanlı etiket dar bant ısıtmalı mühürleme
- Dar koruyucu film hijyenik kenar kapama
- İlaç ve kozmetik ambalaj film mühürleme
- Sera tarımı tüp film dar bant slitting + sealing
- Tekstil ambalaj film dar bant
- Tubular film üçgen katlama + kenar mühürleme
- Düşük ton hassas film hijyenik kenar bitirme
FSH Nedir?
Isıtmalı yan kenar mühürleme + dilim-sarma platformu
FSH; dilme işlemiyle birlikte kesim kenarını ısıtmalı bıçakla mühürleyen (heat side-sealing) özel bir dilim-sarma makinesidir. Özellikle dilme sırasında kenar açılmasını önlemek isteyen film/folyo uygulamaları için elektrikli ısıtıcılı bıçak, sıcaklık kontrolü ve pnömatik ısı bıçağı yükseltme sistemiyle çalışır.
Öne çıkan özellikler
- ›Isıtmalı yan kenar mühürleme
- ›Elektrikli ısıtıcılı bıçak
- ›Sıcaklık kontrolörü
- ›Pnömatik ısı bıçağı yükseltme
- ›Şaftsız/yüzer çözücü
- ›Oluklu jilet kesim
- ›Sürtünmeli quick lock sarım
- ›Statik giderici + trim fan
FSH Galeri
HCI resmi makine görselleri — FSH Isıtmalı Yan Mühürleme Slitter
Teknik Özellikler
FSH çalışma mantığı ve temel teknik özellikleri
Isıtmalı Yan Kenar Mühürleme (İmza)
5 set ısıtmalı yan kaynak kesim ünitesi + pnömatik kaldırma cihazı standart pakettedir. Dilim kenarı ısı ile mühürlenir; plastik film torba prep ve etiket uygulamalarında ayrı bir mühürleme adımı gerekmez.
Çift Kesim Modu (Isıtmalı + Jiletli)
5 set ısıtmalı kesim ünitesi yanı sıra 10 set jiletli kesim ünitesi standart pakettedir. Sıcak (mühürlü) veya soğuk (kesik) dilim modlarından biri seçilir; aynı makinede iki üretim modu sunulur.
3 Web Genişlik Konfigürasyonu

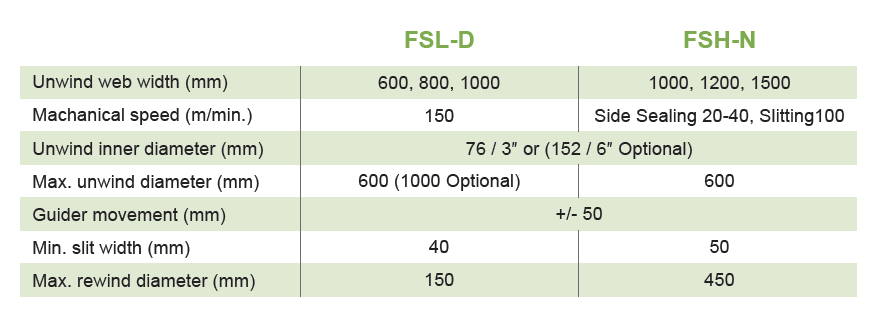

FSH-1000 (200–1000 mm), FSH-1200 (400–1200 mm) ve FSH-1500 (400–1500 mm) varyantları sunulur. Yatırım planı ve dilim genişliği aralığına en uygun model seçilir.
HCI Friction Quick Lock Sarım
2 set HCI Friction Quick Lock Shaft + 12 adet HCI Quick Lock Ring standart pakettedir. Otomatik yan-basınç kompansasyonu ile rulo çapı büyüdükçe gergi sabit tutulur.
AC Motor 2HP Ana Tahrik
Ana drive AC motor 2HP standart pakettedir; düşük güç tüketimi (220V 36A · 380V 21A · 415V 19A) ile orta kapasiteli atölyelerin enerji altyapısına uygundur. Net ağırlık 2.100 kg ile küçük üretim tesislerinde rahatça konuşlandırılır.
Yüzer Tipi (Floating) Çözücü Standı
Çözücü tarafında yüzer tipi (floating) stand standart pakettedir; sol/sağ açma kolları otomatik dengelenir. Ana rulo eksantrikliği kompanze edilir, dilim pozisyon hassasiyeti yüksek tutulur.
Toz Frenli 2,5 kg/m Çözme Gergi
Çözme gergi kontrolü hassas toz frenli 2,5 kg/m standart pakettedir; düşük ton ince film malzemede dahi yüzey hasarı sıfırlanır. Opsiyonel otomatik gergi kontrolörü ile load cell entegrasyonu sağlanır.
Hava Şaftı 3″ × 1200 mm Çözücü
Pnömatik çözücü hava şaftı 3 inç × 1.200 mm standart pakettedir; hava kanalları masura iç çapına eşit basıncı uygulayarak hızlı kavrama ve gevşeme sağlar.

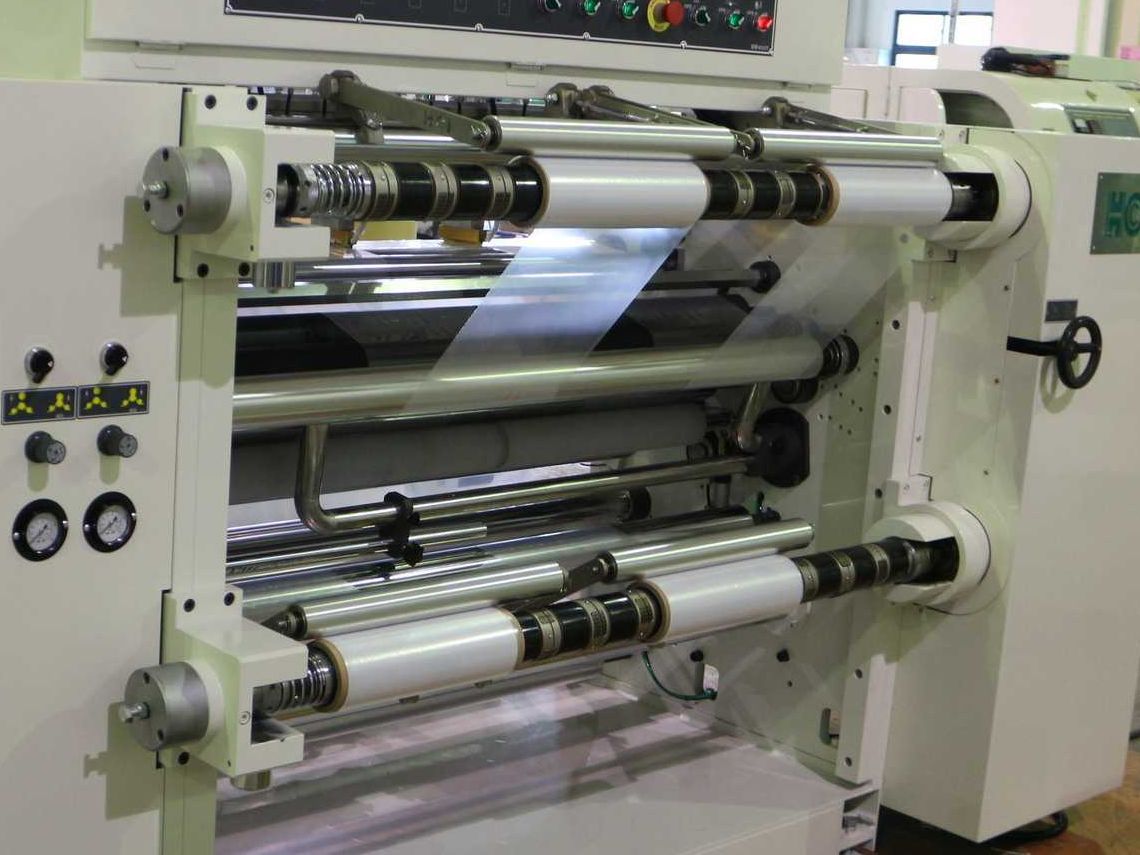

HCI Friction Quick Lock Sarım Şaftı
2 set HCI Friction Quick Lock Shaft + 12 adet HCI Quick Lock Ring + 38 adet ara parça standart pakettedir. Otomatik yan-basınç kompansasyonu ile rulo çapı büyüdükçe gergi sabit tutulur.
Alüminyum Üst Baskı Merdanesi × 4 (450 mm)
4 set alüminyum üst baskı merdanesi (lay-on) 450 mm standart pakettedir. Her merdane dilim genişliğine göre konumlandırılır; sarımın tamamına temas sağlar, sarım yapısı sağlam tutulur.

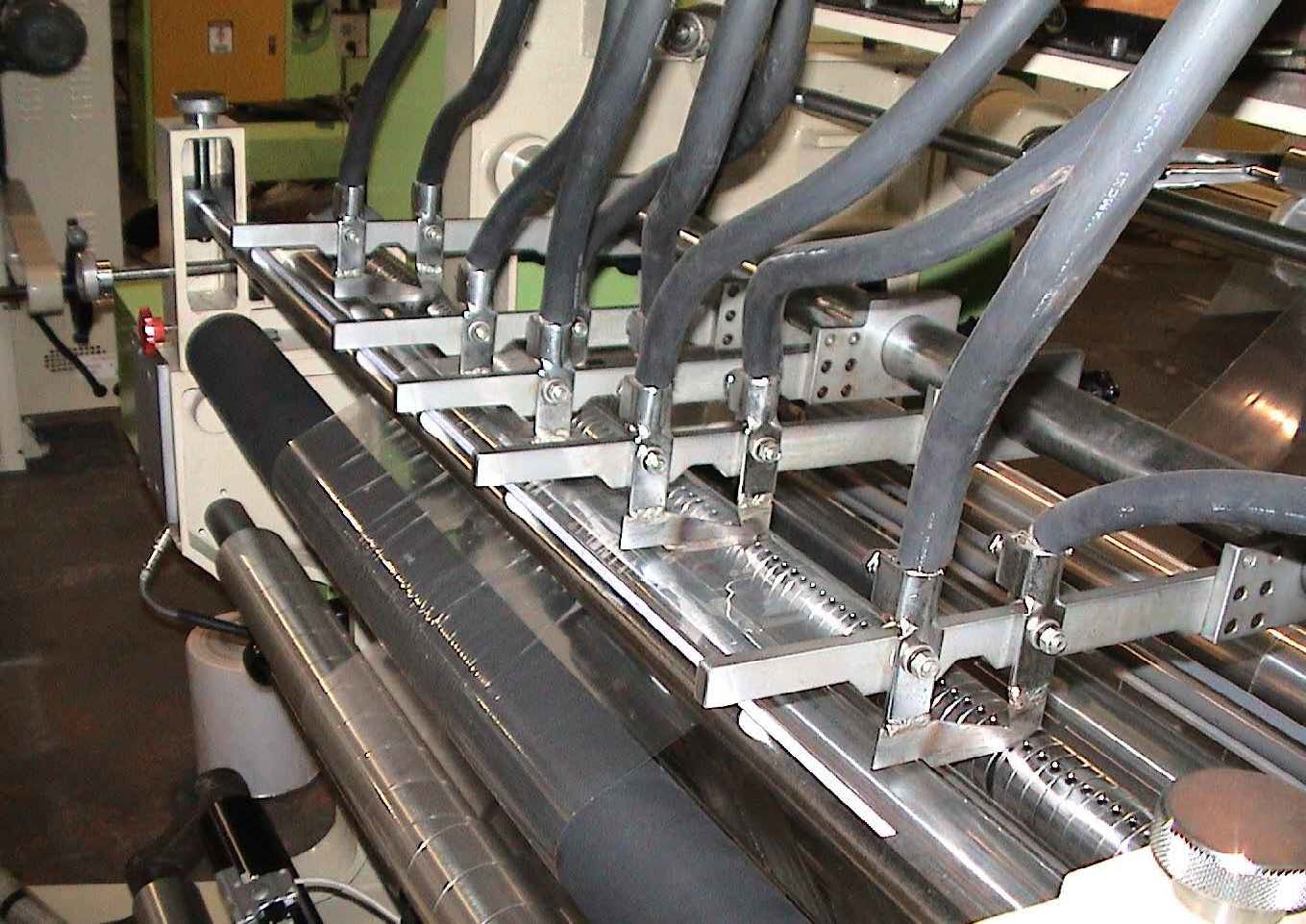

Isıtmalı Yan Kaynak Kesim Ünitesi × 5
Standart pakette 5 set ısıtmalı yan kaynak kesim ünitesi yer alır. Elektrikli ısıtıcılı ısıtma bıçağı + sıcaklık kontrol ünitesi ile ısı seviyesi ayarlanır; dilim kenarı ısı ile mühürlenir. bir tip veya tipi bıçak talep üzerine tedarik edilir.

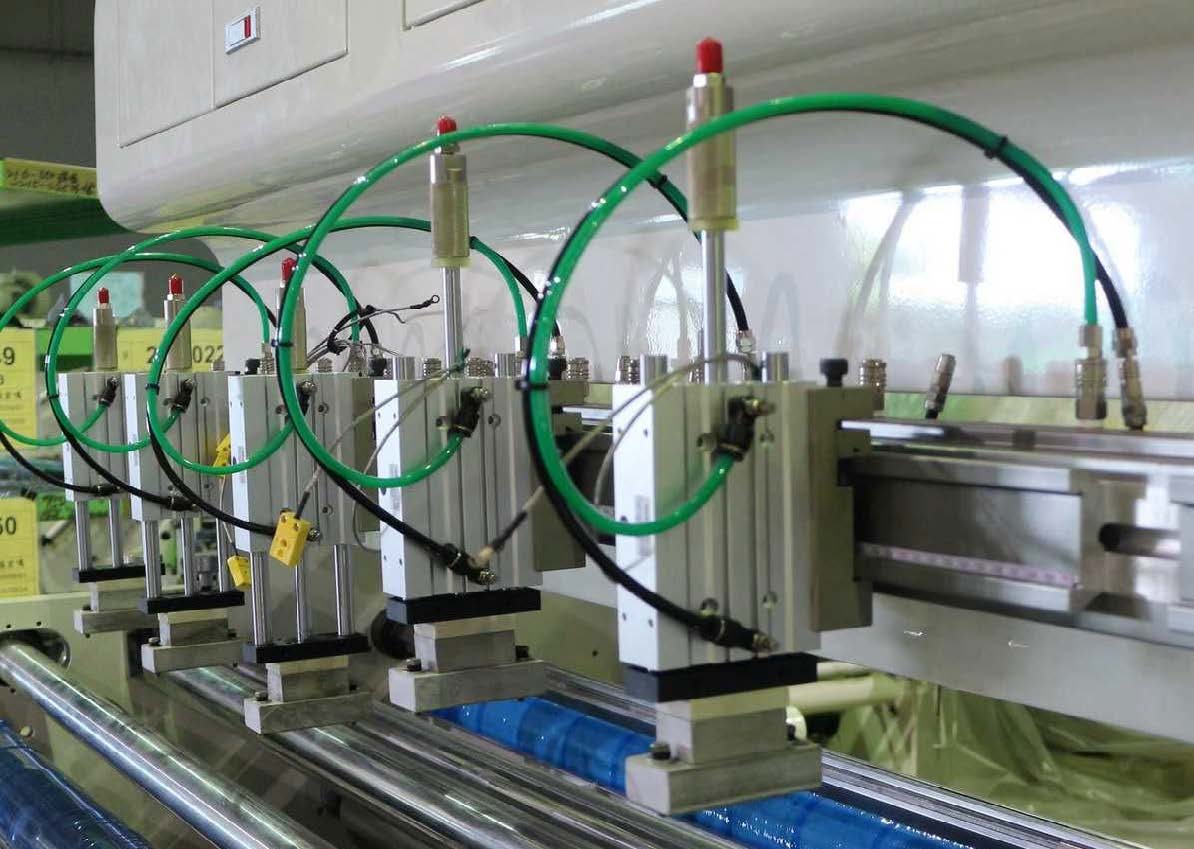

Pnömatik Isıtma Bıçağı Kaldırma Cihazı
Isıtma bıçaklarının pnömatik kalkma/inme cihazı standart pakettedir. Isıtmalı mod ile soğuk dilim modu arasında geçişte bıçaklar hızlıca kalkar/inir; üretim mod değişimi hızlanır.
Jiletli Kesim Ünitesi × 10
10 set jiletli kesim ünitesi standart pakettedir. Soğuk (kesik kenar) dilim için kullanılır; ısıtmalı kesim üniteleri bağımsız çalışabilir, böylece aynı makinede iki üretim modu sunulur.
Statik Tahliye + Metraj Sayacı
Plastik film dilimlemede oluşan statik elektrik için statik tahliye ünitesi standart pakettedir; önceden girilen metraj değerine ulaşıldığında makinenin otomatik durmasına yardımcı olan metraj sayacı, üretim uzunluğu takibini kolaylaştırır.
1/2HP Kenar Fire Tahliye Fanı
1/2HP kenar fire tahliye fanı standart pakettedir. Kenar fire malzemenin hat dışına aktarılması için emiş gücü sağlar; opsiyonel vakum tipi kenar fire tahliye sistemi ile entegre çalışır.
Teknik Spesifikasyon
Spesifikasyon Tablosu
FSH-1200 (referans varyant) — FSH-1000 / FSH-1500 farklı web genişliklerinde tedarik edilir
| Spesifikasyon | FSH-1200 Isıtmalı Yan Kenar Mühürleme Slitter Rewinder |
|---|---|
| Dilim Hızı (m/dk) | 0 – 100 |
| Isıtmalı Dilim Hızı (m/dk) | 20 – 40 (malzemeye göre değişir) |
| Çözücü Ünitesi | Yüzer Tipi (Floating) + Hava Şaftı 3″ × 1200 mm |
| Karton Göbek İç Çapı (mm) | 76 / 3" |
| Web Genişliği (mm) | 400 – 1.200 (FSH-1200) / 1000 / 1500 varyantları |
| Maks. Çözücü Bobin Çapı (mm) | 600 |
| Sarım Genişliği (mm) | 50 – 1.200 |
| Maks. Sarım Çapı (mm) | 450 |
| Sarım Şaft (Standart) | HCI Friction Quick Lock × 2 + 12 adet ring + 38 adet ara parça |
| Çözme Gergi | Toz Frenli 2,5 kg/m |
| Isıtmalı Kesim (Standart) | Isıtmalı Yan Kaynak Kesim Ünitesi × 5 + Pnömatik Kaldırma |
| Soğuk Kesim (Standart) | Jiletli Kesim Ünitesi × 10 |
| Lay-On Roller | 4 set alüminyum 450 mm |
| Ana Tahrik | AC Motor 2HP |
| Statik Tahliye | Statik Tahliye Ünitesi (standart) |
| Sayım | Metraj Sayacı (standart) |
| Kenar Fire Fanı | 1/2HP Kenar Fire Tahliye Fanı |
| Makine Ölçüsü (m) | 2,40 × 1,80 × 2,00 |
| Net Ağırlık | 2.100 kg |
| Güç | 220V 36A · 380V 21A · 415V 19A |
| Renk | Çerçeve/Kontrol: PANTONE 7527C beyaz · Güvenlik kapağı: parlak yeşil |
FSH-1000 / 1200 / 1500 Seri Varyantları
Aynı ısıtmalı yan kenar mühürleme dilimleme platformu; fark = web genişliği
Standart Donanım
FSH standart konfigürasyonunda gelen üniteler
Isıtmalı Yan Mühürleme Kesim Ünitesi
Dilme + kenar ısıl mühürleme; ABD veya tipi (talebe göre), 5 set.

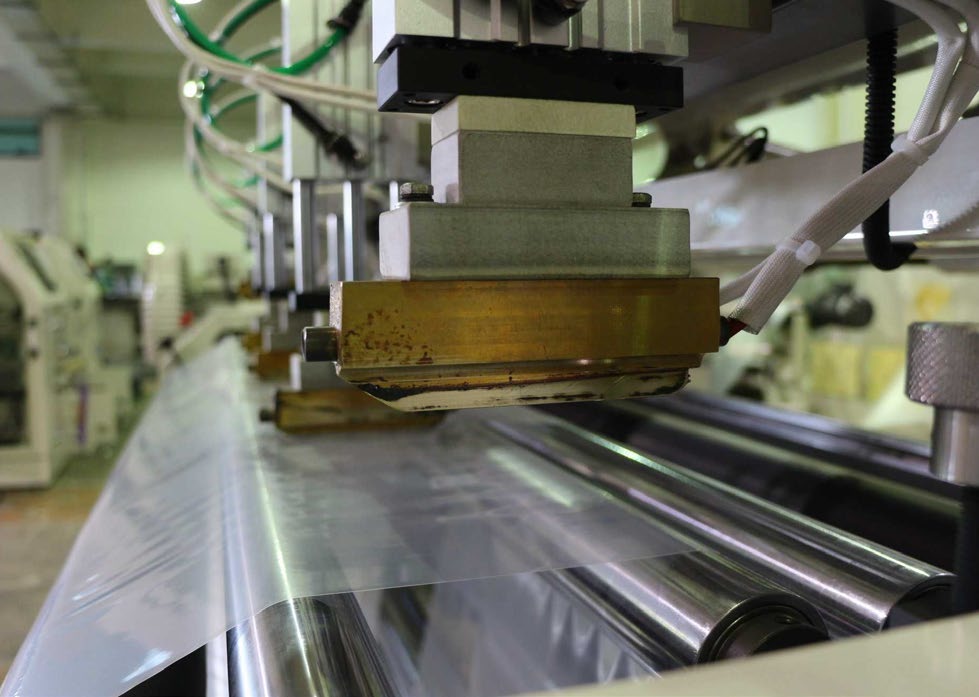

Elektrikli Isıtıcılı Bıçak
Elektrik ısıtıcılı mühürleme bıçağı.

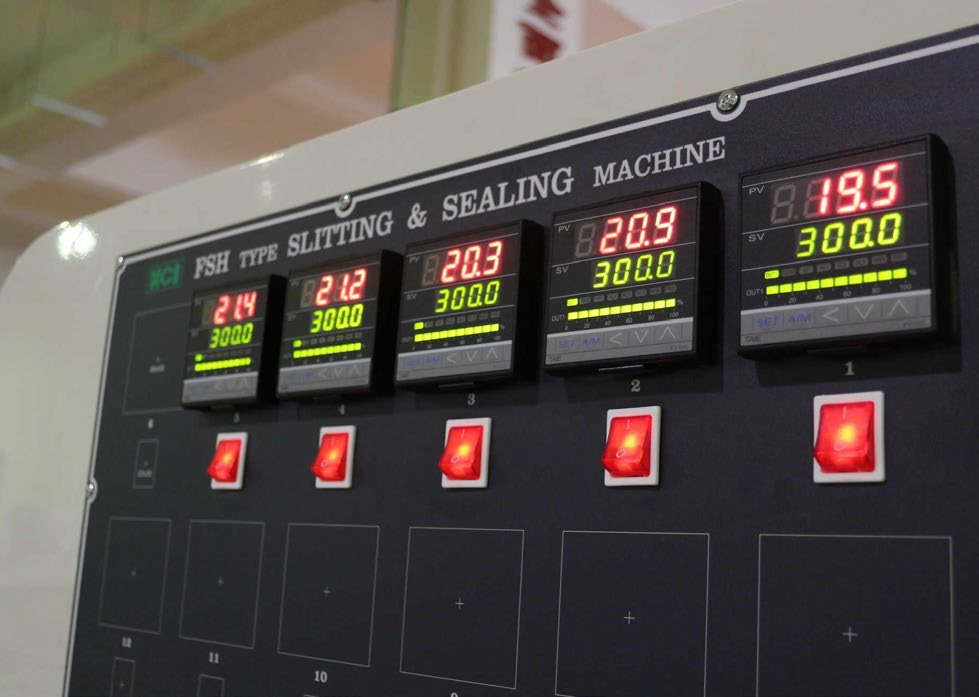

Sıcaklık Kontrolörü
Isıtmalı bıçak için sıcaklık kontrol ünitesi.
Pnömatik Isı Bıçağı Yükseltme
Pnömatik tip ısı bıçağı yükseltme/kontrol sistemi.
Jilet Kesim Ünitesi
Jilet kesim ünitesi (10 set).
Sarım Sürtünmeli Hızlı Kilit Mili
HCI quick lock halkalı sarım sürtünmeli mil (2 set).
HCI Hızlı Kilit Halkası
Sarım millerinde kalınlık toleransı için kilit halkaları.
Manuel Lay-On Merdane
Manuel tip alüminyum üst baskı merdanesi 400 mm (4 set).
Ana Tahrik (AC 2HP)
Ana tahrik AC 2HP motor + yüzer tip çözücü sehpa.
Manyetik Toz Fren 2.5 kg/m
Çözme tansiyonu manyetik toz fren ile kontrol.
Çözücü Hava Mili 3"
3" × 1000 mm hava mili.
Statik Giderici + Oto Sayaç + Trim Fan
Statik giderici + otomatik sayaç + trim reject fan (1/2HP).
Modüler Opsiyonlar
Proje ihtiyacına göre eklenebilen opsiyonel kalemler

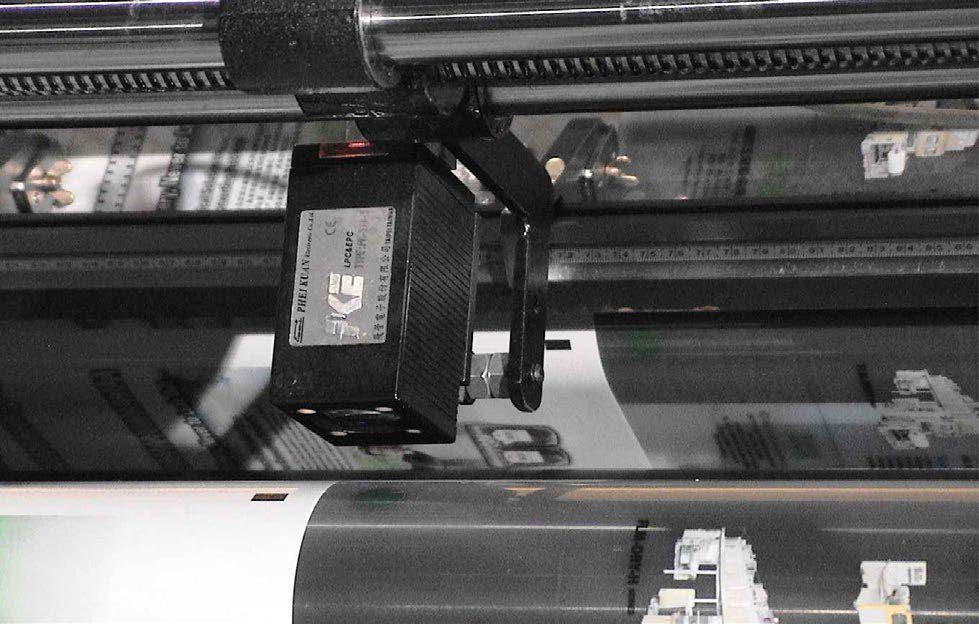

LPC Web Yönlendirici
Baskı çizgisi/kenar takipli LPC web yönlendirme sistemi.

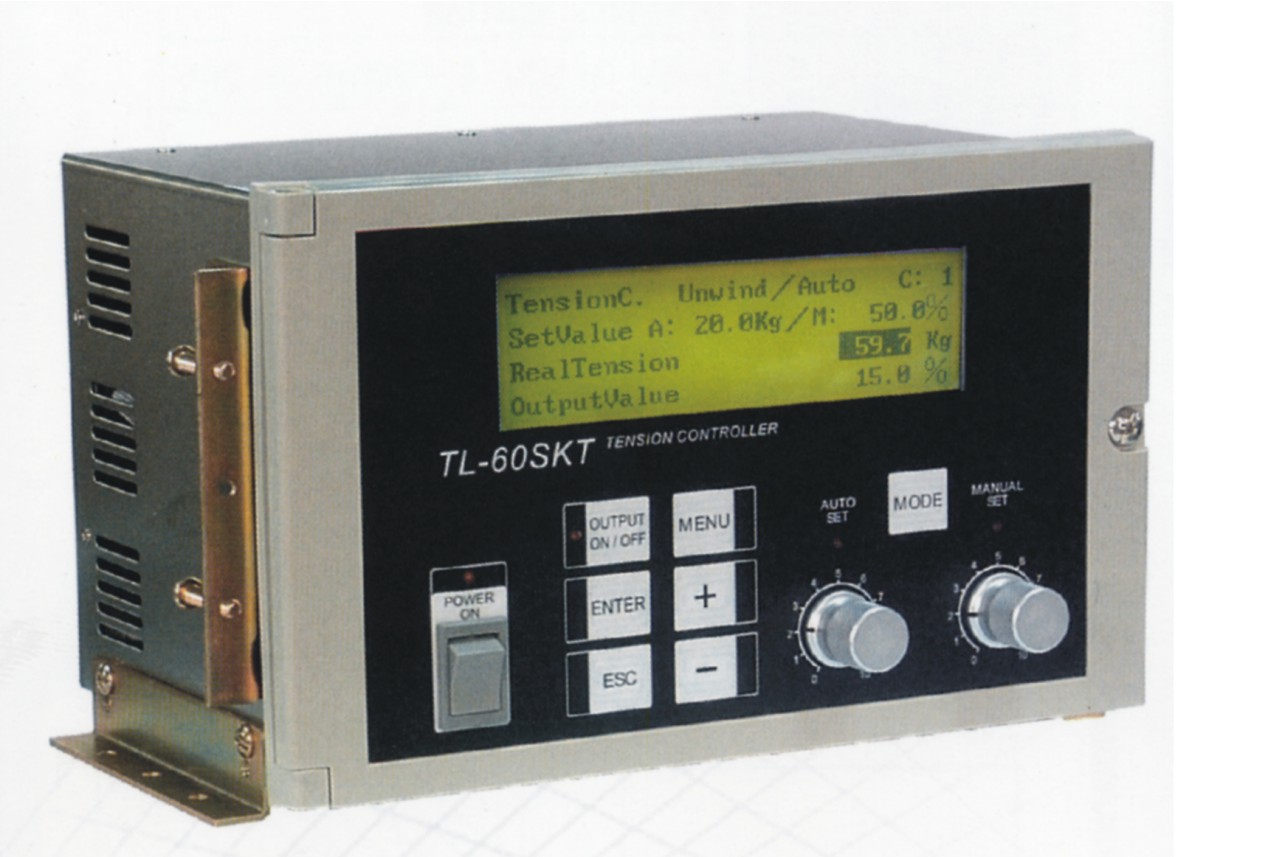

Çözme Tansiyon Oto Kontrolör
Yük hücreli sensör ile otomatik çözme tansiyon kontrolü.

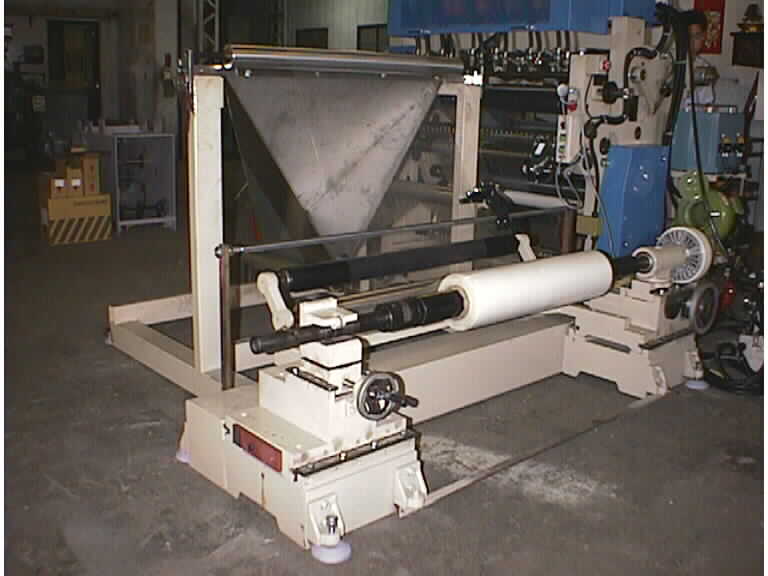

Çözücü Üçgen Katlama Ünitesi
Çözme tarafı üçgen (triangular) katlama ünitesi.

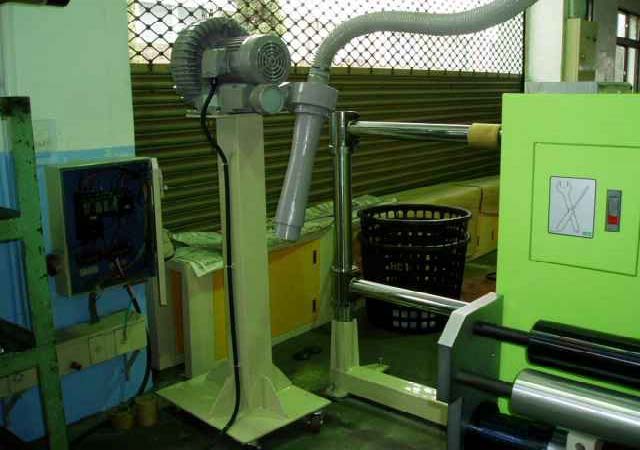

Vakum Tipi Trim Atık
Kenar fire için vakumlu atık tahliye sistemi.
FPT-500 Masura Kesim
Masura/göbek kesim için FPT-500 ünitesi.
FPT-1300 Masura Kesim
Geniş masura/göbek kesim için FPT-1300 ünitesi.
Toz Kavrama 5 kg/m + Hava Mili
Sarım için powder clutch 5 kg/m + 3" × 1000 mm sarım hava mili.
Fren Kontrol Kartı (TB-800)
Sarım/çözme için fren kontrol PC kartı (TB-800).
