Dar Bant Slitter Rewinder / 5 mm’ye Kadar Hassas Dar Dilimleme Platformu (FSL-J)
HCI CONVERTING EQUIPMENT · DAR BANT SLITTER REWINDER
FSL-JDar Bant Slitter Rewinder5 mm’ye Kadar Hassas Dar Dilimleme Platformu
HCI Converting Equipment Dar Bant Slitter Rewinder ailesi; dar bant ve hassas dilim uygulamaları için tasarlanmıştır. Etiket, dar koruyucu film, ince folyo, elektronik ve optik bant gibi dar genişlikli ve düşük ton ürünler için optimize edilmiştir. Minimum 5 mm dilim genişliği, 200–600 mm (FSL-J600) veya 200–800 mm (FSL-J800) çalışma aralığı ve 270 mm sarım çapı ile kompakt yapıdadır. Standart pakettteki Makas Kesim Ünitesi + Spring tipi (Yaylı) 40 mm metal sarım şaftı ile yüksek hassasiyetli dar bant rulo çıkışı sağlanır. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum ve teknik destek yürütür.
DAR BANT DİLİM
Min 5 mm · maks 600/800 mm
SPRING (YAYLI) ŞAFT 40 mm
Dar masura sarım için
KOMPAKT YAPI
2,2 × 1,6 × 1,55 m alan
Dar bant ve hassas dilim hattınız için FSL-J konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Dar bant dilim için özel tasarlanmış platform; minimum 5 mm dilim genişliği ile etiket, dar koruyucu film ve elektronik / optik bant gibi hassas malzemelerde tutarlı sonuç verir.
- Spring tipi 40 mm metal sarım şaftı 4 set ile dar masura iç çapı sarımı yapılır; özel malzeme veya iç çap isteklerinde sarım şaftı talep edilen ölçüde tedarik edilir.
- Manuel ayarlanabilir çözücü standı + toz frenli 5 kg/m çözme gergi sistemi + load cell sensör opsiyonu ile dar bant dilim hassasiyeti sağlanır.
- Makas Kesim Ünitesi (10 set) + 6, 15, 20, 30, 40, 50, 100 mm alüminyum ara parça (her boy 5 adet) ile dilim genişlikleri kombinasyonu hızlı kurulur.
- Otomatik sayım ünitesi standart pakettedir; üretim takibi operatöre devredilmeden yapılır, vardiya sonunda dilim adedi otomatik raporlanır.
- Modüler opsiyonlar ile LPC veya EPC web yönlendirici (Almanya E+L veya Tayvan), çözme/sarım otomatik gergi kontrolörü ve vakum tipi kenar fire tahliyesi eklenerek üretim kalitesi yükseltilir.

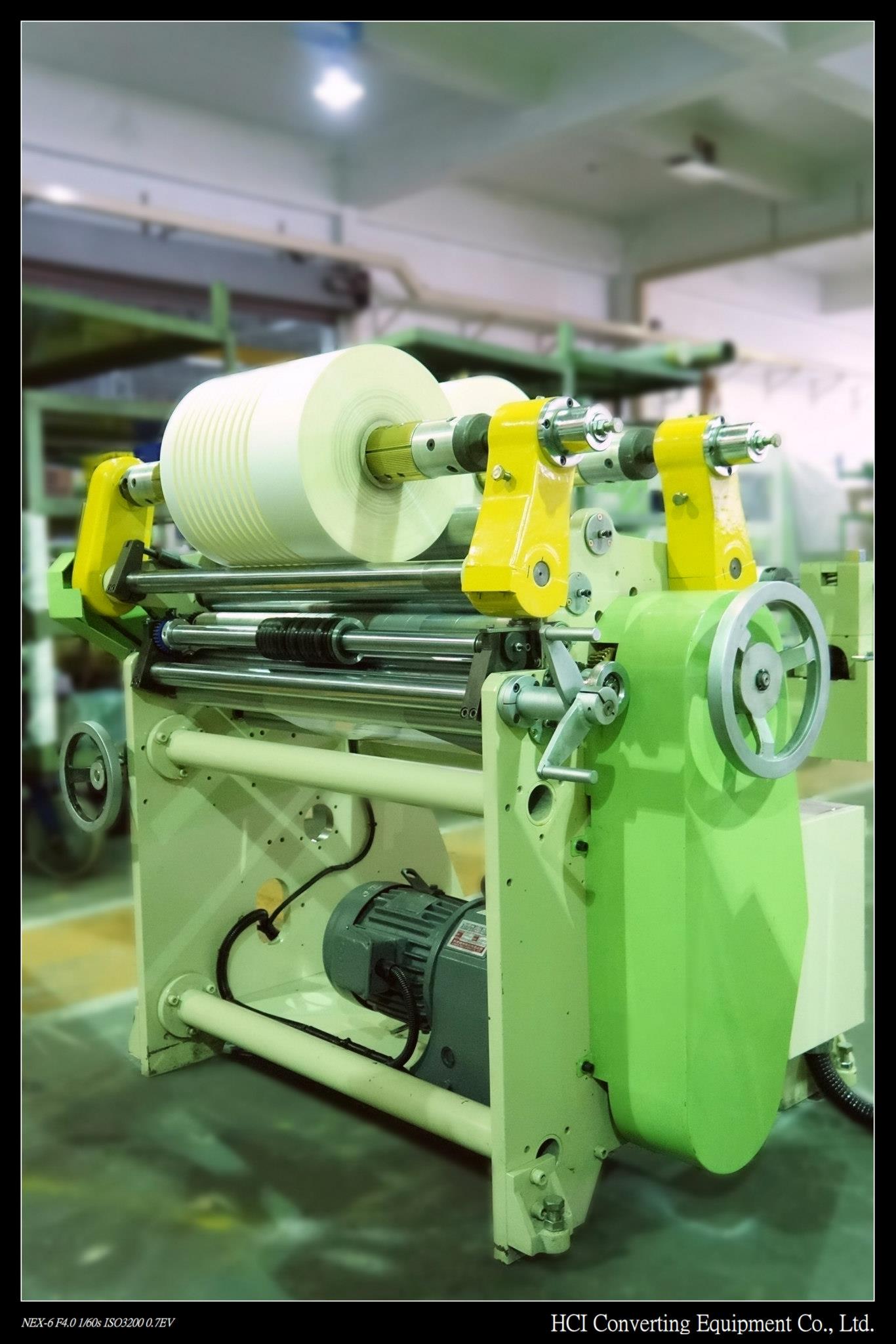

FSL-J Galeri
HCI resmi atölye / opsiyon görselleri ve saha referansları
Teknik Özellikler
Üretim ihtiyacınızı doğru çözen 4 temel kabiliyet
Dar Bant Hassas Dilim (İmza)
Minimum 5 mm dilim genişliğine kadar inebilen yapı; etiket, dar koruyucu film, ince folyo, elektronik ve optik bant gibi hassas malzemelerde temiz kesim kenarı ve tutarlı dilim hassasiyeti sağlanır. Makas Kesim Ünitesi dar masura sarımına optimize edilmiştir.
Spring Tipi 40 mm Metal Sarım Şaftı
4 set spring tipi 40 mm dış çapta metal sarım şaftı standart pakettedir; dar masura iç çaplarına yay basınçlı kavrama yapar. Talep üzerine farklı sarım şaft iç çapları için yedek şaftlar tedarik edilebilir.
Kompakt Saha Yerleşimi
FSL-J600 için 2,20 × 1,60 × 1,55 m, FSL-J800 için 2,40 × 1,70 × 1,55 m makine ölçüsü ile dar saha kullanım alanı sağlar; net ağırlık 1.400–1.500 kg arası (varyanta göre) orta kapasiteli atölyelere uygun. Standart 220V/13A, 380V/8A veya 415V/7A güç tüketimi düşük enerji maliyeti sunar.
Modüler Otomatik Gergi Kontrolörü
Standart toz frenli 5 kg/m çözücü ve sarım gergi sistemine modüler çözme/sarım otomatik gergi kontrolörü eklenebilir; load cell sensörü ile otomatik gergi düzeltmesi yapılır, ince film ve etikette yüzey kalitesi korunur.
Spesifikasyon Tablosu
FSL-J600 (referans varyant) — FSL-J800 800 mm web genişliğinde tedarik edilir
| Spesifikasyon | FSL-J600 Dar Bant Slitter Rewinder |
|---|---|
| Mekanik Hız (m/dk) | 0 – 100 |
| Çözücü Ünitesi | Manuel ayarlanabilir stand + Hava Şaftı 3″ × 600 mm |
| Çözme Karton İç Çapı (mm) | 76 / 3" |
| Web Genişliği (mm) | 200 – 600 (FSL-J600) / 200 – 800 (FSL-J800) |
| Maks. Çözücü Bobin Çapı (mm) | 500 |
| Dilim Genişliği (mm) | 10 – 600 / özel min 5 mm |
| Maks. Sarım Çapı (mm) | 270 |
| Sarım Karton İç Çapı (mm) | 40 (talep üzerine değiştirilebilir) |
| Sarım Şaft Sayısı | 4 set spring tipi metal şaft Ø40 |
| Şaft / Rulo Uzunluğu (mm) | 700 (FSL-J600) / 900 (FSL-J800) |
| Çözme Gergi Sistemi | Toz Frenli 5 kg/m |
| Sarım Gergi Sistemi | Toz Frenli 5 kg/m |
| Kesim Yöntemi | Makas Kesim Ünitesi (10 set) |
| Otomatik Sayım | Standart |
| Ana Tahrik | AC Motor 3HP (FSL-J600) / 5HP (FSL-J800) |
| Makine Ölçüsü (m) | 2,20 × 1,60 × 1,55 (FSL-J600) / 2,40 × 1,70 × 1,55 (FSL-J800) |
| Net Ağırlık | 1.400 kg (FSL-J600) / 1.500 kg (FSL-J800) |
| Güç | 220V/13A · 380V/8A · 415V/7A |
| Hava İhtiyacı | 6 – 9 kg/cm² |
| Renk | Çerçeve/Kontrol: PANTONE 7527C beyaz · Güvenlik kapağı: parlak yeşil |
Detaylı Özellikler
FSL-J600 Dar Bant Slitter Rewinder — standart pakete dahil bileşenler
Manuel Ayarlanabilir Çözücü Standı
Sol/sağ açma kolları manuel ayarlanabilir, hat ihtiyacına göre web genişliği hızlıca uyarlanır. Kompakt yerleşim sayesinde operatör tek elden ana rulo yüklemesi yapar.
Hava Şaftı 3″ × 600 mm Çözücü Şaftı
Pnömatik hava şaftı standart pakette gelir; şaft içindeki hava kanalları masura iç çapına eşit basıncı uygulayarak hızlı kavrama ve gevşeme sağlar. 3 inç (76 mm) masura iç çapı için uygundur.
Toz Frenli 5 kg/m Çözme Gergi
Toz frenli 5 kg/m çözücü tarafında standart pakettedir; küçük rulo çapları ve düşük ton ürünler için optimize edilmiş hassasiyette gergi kontrolü yapar. Opsiyonel otomatik gergi kontrolörü ile load cell entegrasyonu sağlanır.
Spring Tipi 40 mm Metal Sarım Şaftı (4 Set)
4 set spring tipi 40 mm dış çapta metal sarım şaftı standart pakettedir; dar masura iç çaplarına yay basınçlı kavrama yapar. Etiket, dar koruyucu film ve elektronik bant gibi hassas malzemelerde sarım kalitesi tutarlıdır. Talep üzerine farklı iç çaplarda yedek şaftlar tedarik edilebilir.
Toz Frenli 5 kg/m Sarım Gergi
Sarım tarafında ayrı toz frenli 5 kg/m gergi kontrolü standart pakettedir; sarımın başından sonuna kadar tutarlı gergi sağlar. Opsiyonel sarım gergi otomatik kontrolörü ile otomatik düzeltme yapılır.
Makas Kesim Ünitesi × 10
Makas Kesim Ünitesi 10 set olarak standart pakettedir; dar bant dilimleme için temiz kesim kenarı sağlar. 6, 15, 20, 30, 40, 50 ve 100 mm boyutlarında alüminyum ara parçalar (her boy 5 adet) ile dilim genişlikleri esnek kurulur.
Otomatik Sayım Ünitesi
Standart pakette dilim adet sayım ünitesi yer alır; üretim takibi operatöre devredilmeden yapılır, vardiya sonunda dilim adedi otomatik raporlanır. Yedek sayım ünitesi önerilen yedek parça listesinde mevcuttur.
AC Motor 3HP / 5HP Ana Tahrik
Ana drive AC motor FSL-J600 için 3HP, FSL-J800 için 5HP olarak tedarik edilir; düşük güç tüketimi (220V/13A · 380V/8A · 415V/7A) ile orta kapasiteli atölyelerin enerji altyapısına uyumludur. Kompakt makine ölçüsü ve 1.400–1.500 kg arası net ağırlık (J600/J800 varyantına göre) ile küçük üretim tesislerinde rahatça konuşlandırılır.
Kompakt Yerleşim 2,20 × 1,60 × 1,55 m
Makine net hacmi standart slitter modellerine göre küçüktür; dar saha kullanım alanı gerektiren atölye yerleşim planlarında tercih edilir. Hat içi geçişler ve operatör erişimi planlamada esneklik sağlar.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir — HCI resmi opsiyonel kalemleri
FSL-J Seri Genişlik Konfigürasyonu
FSL-J600 (200–600 mm web) ve FSL-J800 (200–800 mm web) varyantları sunulur. Yatırım planı ve dilim genişliği aralığına en uygun model seçilir; her iki varyant aynı standart özellik paketine sahiptir.
Yüzer Tipi (Floating) Çözücü Standı
Standart manuel ayarlanabilir çözücü standı yerine yüzer tipi (floating) çözücü standı opsiyonu. Sol/sağ otomatik dengeleme ile rulo eksantrikliği kompanze edilir; baskılı malzemede dilim pozisyon hassasiyeti artar.
LPC Web Yönlendirici Seçenekleri
Baskı hattı ve web kenarı çift modlu takip yapan LPC web yönlendirici opsiyonu. Tayvan yapımı veya Almanya E+L AG-2591 yüksek hassasiyetli olarak iki menşeyde sipariş edilir. Baskılı malzemede dilim pozisyon hassasiyeti üst seviyeye çıkar; yüksek baskı kalitesi gerektiren özel üretimler için Almanya seçeneği tercih edilir.
EPC Web Yönlendirici Seçenekleri
Sadece web kenarı takip yapan EPC web yönlendirici opsiyonu. Almanya E+L yapımı (yüksek hassasiyet) veya Tayvan yapımı (orta düzey hassasiyet, ekonomik) olarak iki menşeyde sipariş edilir. Baskı hattı takibi gereksiz olan malzemelerde tercih edilir.
Çözme/Sarım Otomatik Gergi Kontrolörü (Tayvan)
Tayvan yapımı çözme ve sarım gergi otomatik kontrolörü; load cell sensörü ile sürekli gergi ölçümü yapar, standart toz frenli sistemi otomatik düzeltir. İnce film ve etikette yüzey kalitesi korunur, rulo yapısı sağlam ve oynama sıfır tutulur.
Sarım Hava Şaftı 3″ × 600 / 800 mm (2 Set)
Standart spring tipi metal sarım şaftı yerine 2 set hava şaftı; FSL-J600 için 3 inç × 600 mm, FSL-J800 için 3 inç × 800 mm sarım opsiyonu. Daha büyük çap masura kullanan üretimler için.
FPT Karton Masura Kesici Seçenekleri (500 / 1300 mm)
Bitmiş rulo masura kesimi için harici FPT karton masura kesici makinesi opsiyonu. FPT-500 (500 mm) küçük–orta ölçekli hatlar için, FPT-1300 (1.300 mm) büyük üretim hatları için sipariş edilir. Slitter hattının yanına entegre edilir; karton masura uzunluğu ve adedi vardiya başında hazırlanır.
Vakum Tipi Kenar Fire Tahliyesi
Vakum tipi kenar fire tahliye sistemi opsiyonu; özel ejektör ve güçlü vantilatör ile kenar atık hat dışına alınır. Temiz çalışma ortamı sağlanır.
Sipariş ve Sevkiyat Konfigürasyonları
Standart PANTONE 7527C beyaz çerçeve dışında özel PANTONE renk seçeneği (marka kurumsal renklere uyum); standart palet paketleme yerine tahta sandık (uzun mesafe deniz/kara taşıması veya hassas iklim koşulları için) opsiyonu. Müşteri talebine göre sipariş aşamasında belirlenir.
FSL-J Video Kütüphanesi
Saha ve fuar görüntüleri — GMG Technic arşivinden
FSL-J Dar Bant Slitter saha çekimleri ve fuar tanıtım videoları için GMG Technic YouTube arşivimizi inceleyin.
Uygulama Alanları
FSL-J Dar Bant — hassas dilim ve dar bant gerektiren ürünler için
- Etiket stok ve kendinden yapışkan dar bant dilimleme
- Dar koruyucu film (ekran koruma, yüzey koruma)
- İnce ve teknik folyo dar bant dilimleme
- Elektronik ve optik bant dilimleme
- İlaç ve kozmetik ambalaj dar bant film
- Çift taraflı bant ve yapışkan film
- Özel dar bant 5 mm minimum dilim ürünleri
