Alüminyum Folyo ve Kağıt Kabartma Makinesi
HCI FEM serisi yüzey kabartma makinesi; bira etiketleri, tütün folyosu, içecek etiketleri, kitap kapağı, zarf, davetiye ve tebrik kartları ile ambalaj kağıt kutuları üzerine desenli yüzey kabartması yapar. Hidrolik çalışan kabartma sistemi ve mikrometrik ayar tutarlı tane derinliği sağlar; sert krom kaplı kabartma merdanesi ile naylon basınçlı çelik alt merdane net ve mükemmel tanecik verir. Yük hücreli otomatik tansiyon kontrolü, tek hava şaftlı yüzey sarım ve 0–120 m/dk hız sunar. Kağıt laminat, metalize kağıt, alüminyum folyo/kağıt ve kompozit film gibi malzemelere uygundur. GMG Technic, HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek sağlar.
Üretim Avantajları
- Hidrolik çalışan kabartma sistemi + mikrometrik ayar; tutarlı tane derinliği ve hassas kabartma boşluğu.
- Sert krom kaplı alüminyum kabartma merdanesi (φ170) + naylon basınçlı çelik alt merdane; net tanecik, uzun servis ömrü.
- Yük hücresi sensörlü otomatik tansiyon kontrolü; eğri merdane ile kırışmasız paralel besleme.
- Tek hava şaftlı yüzey sarım; tutarlı tansiyon, düzgün rulo, ürün hasarı yok.
- 0–120 m/dk hız + metre sayaç ile ayar uzunluğunda otomatik durdurma.
Uygulama Alanları
- Bira etiketleri ve tütün paketleme alüminyum folyo kabartması.
- İçecek etiketleri, kitap kapağı, zarf, davetiye ve tebrik kartları.
- Ambalaj kağıt kutuları yüzey kabartması.
- Kağıt laminat, metalize kağıt, alüminyum folyo/kağıt ve kompozit film.
- Görünüm etkisi ve ürün kalite seviyesini yükseltme.
- Tek yüz ve (opsiyonel) çift yüz desenli kabartma.
Yüzey Kabartma ile Görünüm ve Kalite Yükseltme
FEM serisi, alüminyum folyo ve kağıt yüzeyine desenli kabartma uygulayarak etiketlerin ve ambalajların görünüm etkisini ve algılanan kalitesini yükseltir.
Kabartma sistemi hidrolik çalışır; mikrometrik ayar tutarlı tane derinliği sağlar. Sert krom kaplı kabartma merdanesi ile naylon basınçlı alt merdane net ve mükemmel tanecik üretir.
Yük hücreli otomatik tansiyon kontrolü ve eğri merdane ünitesi, malzemenin kırışmadan paralel beslenmesini sağlar.

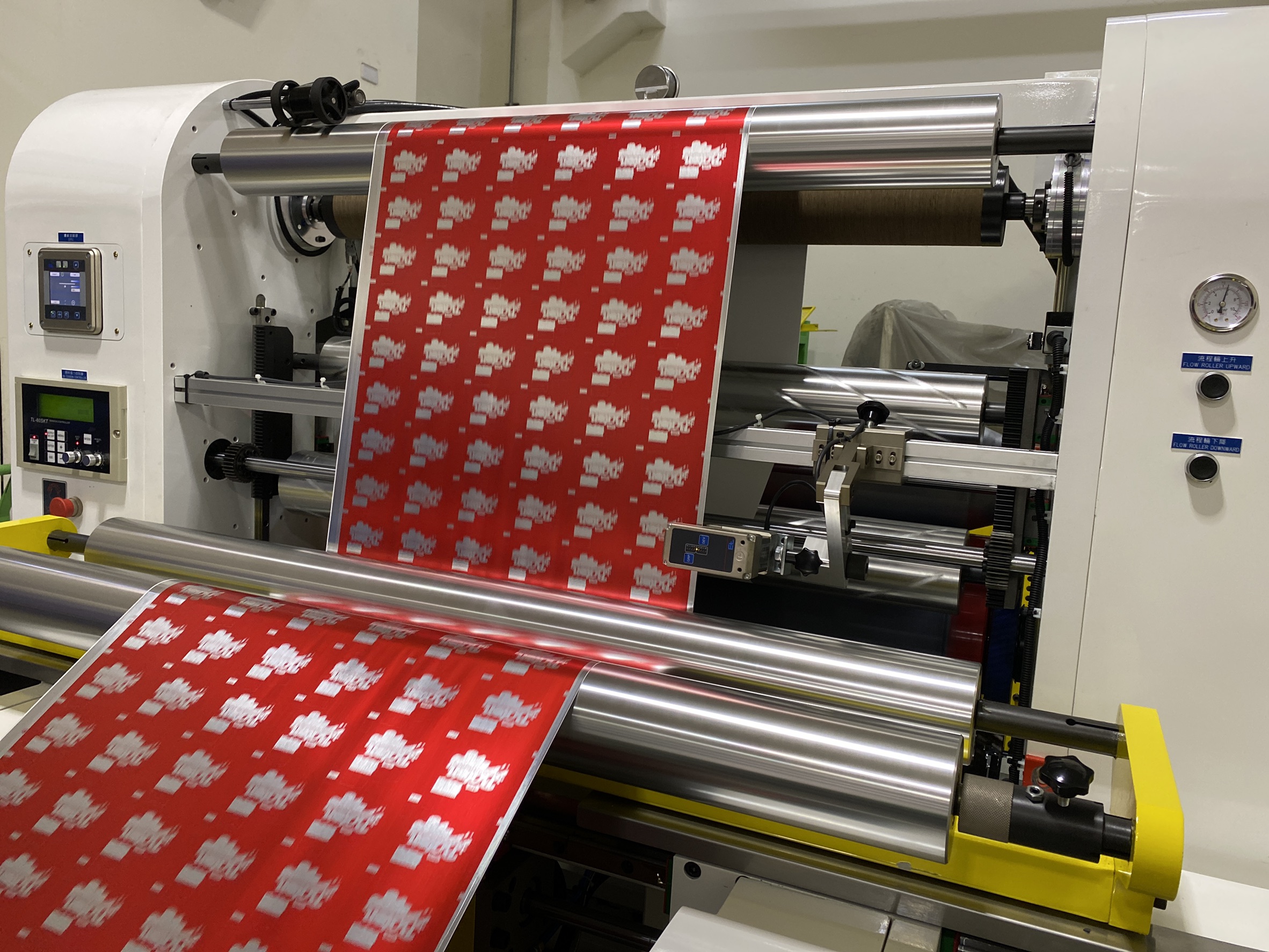

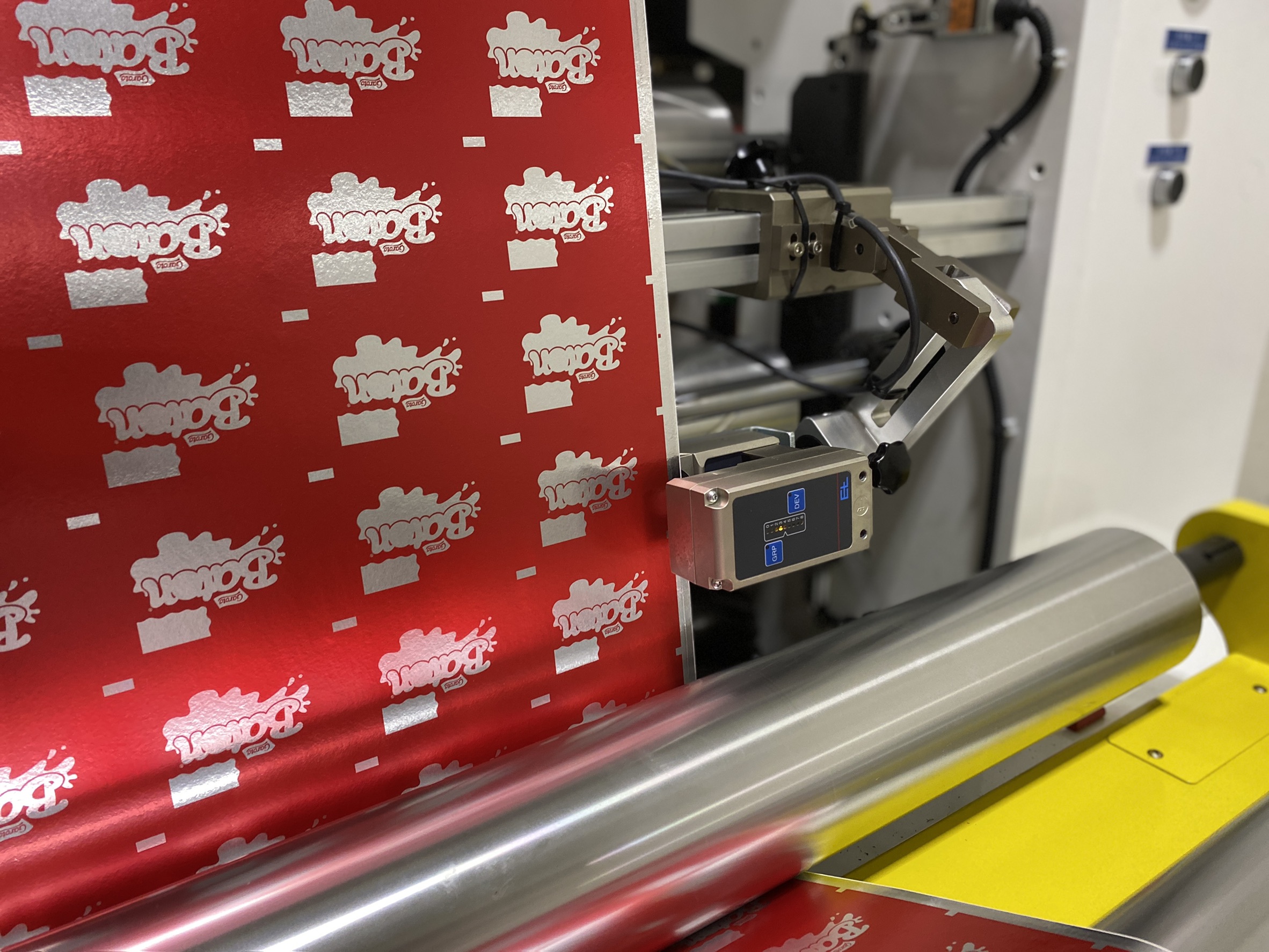

FEM Galeri
HCI Converting Equipment referans görselleri
Teknik Özellikler
Üretim mantığını oluşturan ana mekanizmalar

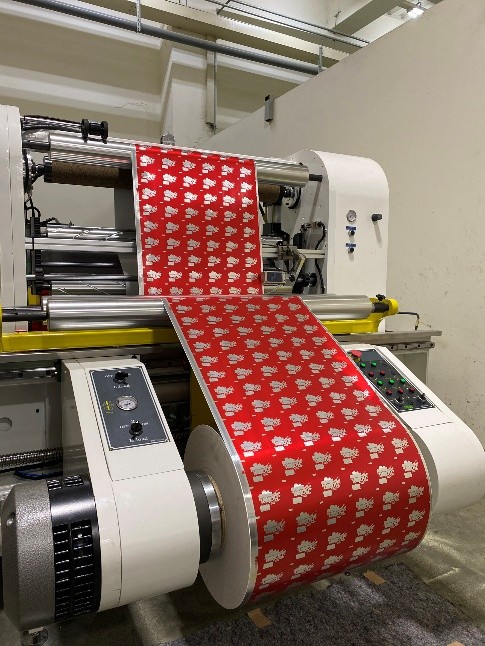

Çözme (Açma) Bölümü
3" hava şaftlı kaldırma (lift-up) tipi çözme standı; parent rulo yüklemeyi kolaylaştırır.
Otomatik Tansiyon Kontrolü
Yük hücresi sensörü tansiyonu ölçer; otomatik kontrolör hesaplanan farka göre tansiyonu artırır veya azaltır.
Kırışmasız Besleme
Eğri merdane cihazı + ayarlanabilir alüminyum merdane; malzeme kırışmadan paralel beslenir.
Hidrolik Kabartma Sistemi
Kabartma sistemi hidrolik çalışır; mikrometrik ayar ile tutarlı tane derinliği sağlanır.

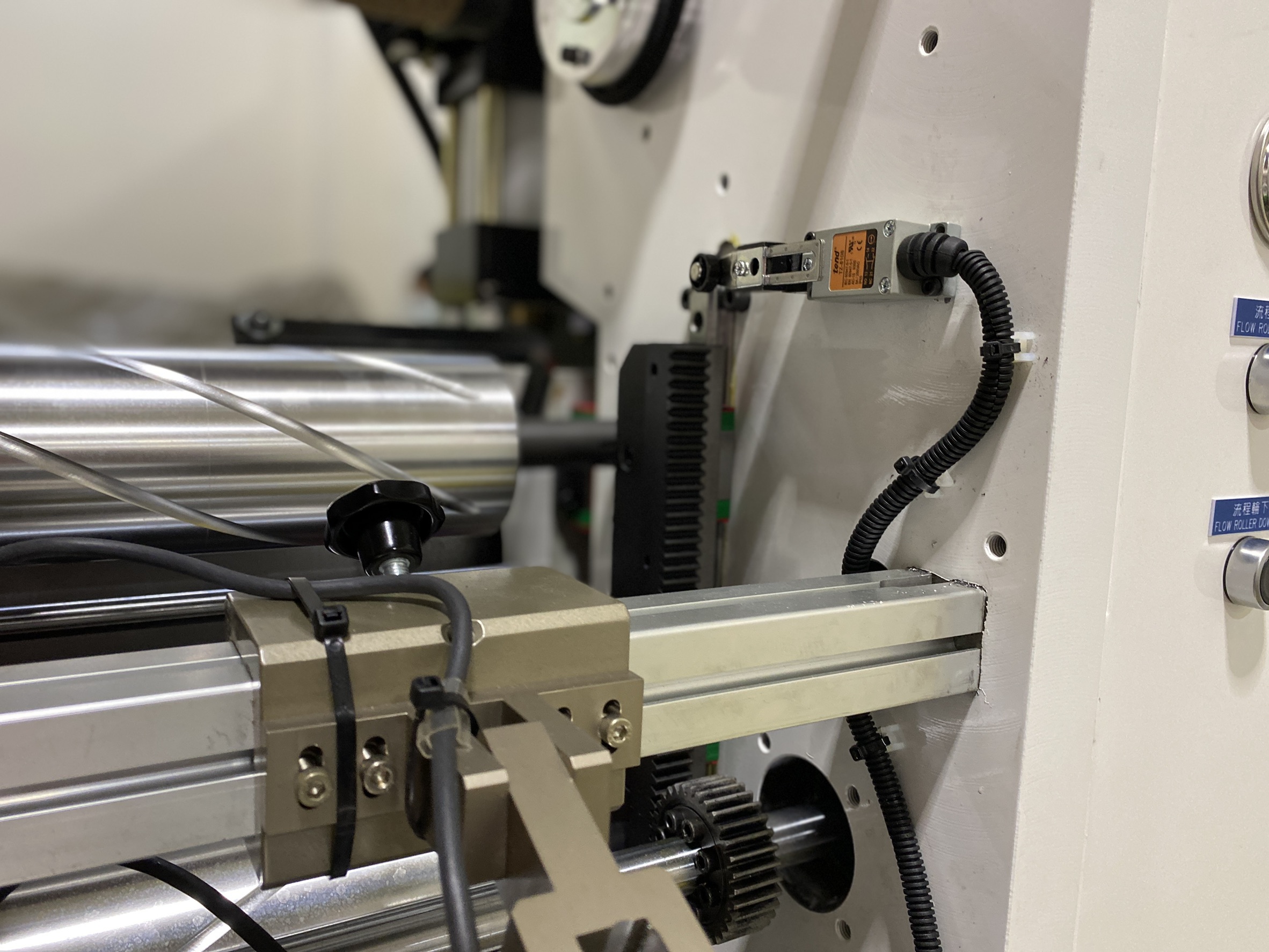

Sert Krom Kabartma Merdanesi
Sert krom kaplı alüminyum kabartma merdanesi (φ170) + naylon basınçlı çelik alt merdane; uzun ömür, net tanecik.
Yüzey Sarım Bölümü
Tek hava şaftlı yüzey sarım; tutarlı tansiyon, maksimum rulo düzgünlüğü, ürün hasarı yok.
Metre Sayaç
Ayar uzunluğuna ulaşıldığında makine otomatik durur; üretim takibini kolaylaştırır.
Tek Yüz Kabartma
Standart tek yüz kabartma; talep üzerine desen, opsiyonel çift yüz kabartma merdanesi.
Yüksek Hız
0–120 m/dk mekanik hız; yüksek üretim verimliliği.
Teknik Spesifikasyon
FEM-600 Alüminyum Folyo / Kağıt Kabartma Makinesi
| Sarım Genişliği (mm) | 300 – 600 |
| Sarım Çapı (mm) | 1000 (maks.) |
| Çözme Çapı (mm) | 1000 (maks.) |
| Kağıt Göbek İç Çapı | 3" |
| Sarım Tipi | Yüzey sarım |
| Kabartma Tipi | Tek yüz (çift yüz opsiyonel) |
| Kabartma Deseni | Talep üzerine |
| Mekanik Hız (m/dk) | 0 – 120 |
| Ana Tahrik | AC 5 HP |
| Çözme Tansiyonu | Pnömatik fren 17 kg/m + yük hücresi |
| Kabartma Merdane | φ170 sert krom + φ346 elastik baskı merdanesi |
| Güç | 220 / 380 / 415 / 440V · 50/60 Hz · 3 faz |
FEM Seri Varyantları
Aynı kabartma platformu; tek fark sarım (çalışma) genişliği
| Özellik | FEM-600 | FEM-800 | FEM-1000 | FEM-1200 |
|---|---|---|---|---|
| Sarım Genişliği (mm) | 300–600 | 300–800 | 300–1000 | 300–1200 |
| Mekanik Hız (m/dk) | 0–120 | 0–120 | 0–120 | 0–120 |
| Sarım / Çözme Çapı (mm) | 1000 | 1000 | 1000 | 1000 |
| Kabartma Tipi | Tek yüz | Tek yüz | Tek yüz | Tek yüz |
Standart Donanım
FEM ile standart gelen ekipmanlar
Kabartma Metal Merdane φ170
Sert krom kaplı alüminyum kabartma merdanesi; net tanecik.
Elastik Baskı Merdanesi φ346
Tek yüz kabartma için naylon basınçlı elastik alt merdane.
Hidrolik Merdane Yukarı/Aşağı
Kabartma merdanesi hidrolik yukarı/aşağı hareket ünitesi.
Pnömatik Hava Fren 17 kg/m
Çözme tansiyon kontrolü için pnömatik hava fren.
Tansiyon Otomatik Kontrolör
Yük hücresi geri beslemeli otomatik çözme tansiyon kontrolörü.
Yüzey Sarım Ünitesi
Tek hava şaftlı (3") yüzey sarım ünitesi.
Floating Çözme Standı
3" hava şaftlı kaldırma tipi çözme standı + yük hücresi.
Ana Tahrik AC 5HP
AC 5 HP ana tahrik motoru.
Eğri Merdane Cihazı
Eğri merdane + ayarlanabilir alüminyum merdane; kırışmasız paralel besleme.
Çalışma Aleti / Kılavuz
Çalışma aleti seti ve operasyon kılavuzu.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir
Shaftsız Hidrolik Çözme Standı
Şaftsız, hidrolik yukarı/aşağı çözme standı; Ø1000 mm maks., göbek 300–700 mm.
EPC Web Kılavuz (Kenar)
Kenar takipli web kılavuz sistemi; hassas hizalama.
Farklı Desen Kabartma Merdanesi φ170
Yedek veya farklı desen kabartma metal merdanesi.
Yün Kağıt Baskı Merdanesi (Çift Yüz)
Çift yüz kabartma için yün kağıt baskı (backing) merdanesi.
FEM Video Galerisi
Resmi tanıtım ve saha çekimleri
Tamamlayıcı Makineler
Kabartma hattını tamamlayan dilimleme, sarım, laminasyon ve poşet çözümleri
Türkiye Distribütörü
HCI Converting Equipment Türkiye satış noktası.
Kurulum & Devreye Alma
Saha kurulumu, hizalama ve başlangıç parametre kalibrasyonu.
Operatör Eğitimi
Devreye alma sonrası operatör ve bakım personeli eğitimi.
Yedek Parça & Servis
Uzun vadeli yedek parça tedariği ve uzaktan / saha servis.
FEM Serisi, HCI Converting Equipment Co., Ltd. ürünüdür. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma, operatör eğitimi, yedek parça tedariği ve teknik servis süreçlerini yürütür.
