FSL-KT — Entegrasyon Tipi Slitter Rewinder (KT1000 / 1300 / 1600 / 1800 / 2000)
HCI CONVERTING EQUIPMENT · ENTEGRASYON TİPİ SLITTER
FSL-KTEntegrasyon Tipi Slitter RewinderTek Tarafta Çözme ve Sarım — Kompakt Hat Mimarisi
HCI Converting Equipment Integration Type slitter rewinder ailesi; çözücü ve sarım üniteleri makinenin aynı tarafında konumlanmış kompakt mimarisi ile tek operatörle yüksek verim sağlar. Esnek ambalaj film, kâğıt, etiket malzeme ve folyo dilimleme uygulamalarında orta-üst kapasite hatlarına yöneliktir. FSL-KT1000, FSL-KT1300, FSL-KT1600, FSL-KT1800 ve FSL-KT2000 olmak üzere beş farklı web genişlik konfigürasyonunda sunulur. Standart pakette HCI Friction Quick Lock Ring sarım teknolojisi, 4 set alüminyum lay-on roller ve sol/sağ hareketli kenar fire sarıcı bulunur. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek süreçlerini yürütür.
INTEGRATION YAPISI
Çözme ve sarım aynı tarafta · kompakt yerleşim
5 WEB GENİŞLİK
1000 / 1300 / 1600 / 1800 / 2000 mm
TRIM WINDER STANDART
Sol/sağ hareketli kenar fire sarım
Kompakt dilim ve sarım hattınız için FSL-KT konfigürasyonunu birlikte planlayalım.
Üretim Avantajları
- Çözücü ve sarım ünitelerinin aynı tarafta yerleşik olduğu Entegrasyon Tipi mimari sayesinde tek operatörle çalışılır; saha kullanım alanı minimize edilir ve hat değişimleri kompakt yapıdan dolayı hızlanır.
- HCI Friction Quick Lock Ring sarım teknolojisi (28 set 50 mm friction ring) ile hassas diferansiyel sarım yapılır; hız ve çap değişiminde manuel ayar gerekmez, rulo kalitesi tutarlı tutulur.
- 4 set alüminyum üst baskı merdanesi (lay-on, 500 mm) sarım ünitesinin tamamına temas sağlar; ince ve kaygan film ile etiket malzemelerinde sarım yapısı sağlam, oynama ve teleskopik etki sıfırlanır.
- Toz frenli 10 kg/m + yük hücreli + Tayvan LPC web yönlendirici standart pakette gelir; baskı hattı ve kenar çift modlu yönlendirme, dilimleme pozisyon hassasiyeti yüksek tutulur.
- Sol/sağ hareketli kenar fire sarıcı standart pakette gelir; kenar fire 1HP kenar fire atım fanı ile birlikte hat dışına alınır, temiz çalışma ortamı ve operatör güvenliği sağlanır.
- Modüler upgrade paketleri ile Siemens PLC + 9 inç HMI, Bilyalı Hızlı Kilit Sarım Şaftı (Ball Type), hidrolik yukarı/aşağı hareketli çözücü standı (1000 mm çap), turret tipi tahliye standı eklenerek hat ihtiyacına uyarlanır.

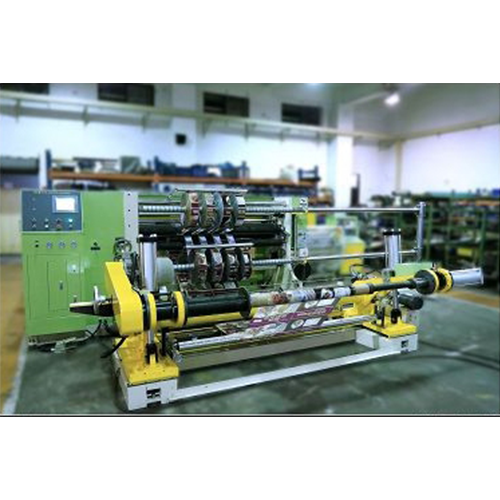

FSL-KT Galeri
HCI resmi atölye / opsiyon görselleri ve saha referansları
Teknik Özellikler
Üretim ihtiyacınızı doğru çözen 4 temel kabiliyet
Integration Yapısı (İmza)
Çözücü ve sarım üniteleri makinenin aynı tarafında konumlanmış kompakt mimari. Tek operatör hem rulo yükleme hem sarım kontrolü yapar; saha kullanım alanı standart slitter’lara göre belirgin biçimde küçüktür ve hat içi parti değişimi hızlanır.
5 Web Genişlik Konfigürasyonu
FSL-KT serisi 1000, 1300, 1600, 1800 ve 2000 mm web genişlik konfigürasyonlarında sunulur. Yatırım planına ve nihai ürün çeşidine en uygun genişlik seçilir; tüm modeller aynı standart pakete sahiptir.
Kenar Fire Sarıcı (Standart)
Sol/sağ hareketli kenar fire (trim) sarım ünitesi standart pakette gelir; 1HP kenar fire atım fanı ile kenar fire hat dışına aktarılır. Vakum trim sistemine ihtiyaç duyulmaz, hat sade ve temiz çalışır.
Modüler Upgrade Paketleri
Siemens PLC + 9 inç HMI, Bilyalı Hızlı Kilit Sarım Şaftı (Ball Type), hidrolik yukarı/aşağı hareketli/iniş çözücü standı (1000 mm jumbo çap için), Japan LPC, Ayarlanabilir Jiletli Kesim Ünitesi ve turret tipi tahliye standı modüler olarak eklenebilir.
Spesifikasyon Tablosu
FSL-KT1300 (referans varyant) — HCI Converting Equipment teknik ozellikleri
| Spesifikasyon | FSL-KT1300 Integration Type Slitter Rewinder |
|---|---|
| Mekanik Hız (m/dk) | 0 – 300 |
| Çözücü Ünitesi | 3" × 1.300 mm Pnömatik Hava Şaftı (Standart) · Şaftsız Hidrolik Çözücü Standı (Opsiyonel) |
| Çözme Karton İç Çapı (mm) | 76 / 3" veya 152 / 6" (Opsiyonel) |
| Web Genişliği (mm) | 500 – 1.300 (FSL-KT1300) / 1000 / 1600 / 1800 / 2000 varyantları |
| Maks. Çözücü Bobin Çapı (mm) | 800 |
| Çözme Gergi Sistemi | Toz Frenli 10 kg/m + Yük Hücreli Sensör |
| Web Yönlendirme Sistemi | LPC Tayvan (Standart) — Baskı Hattı / Kenar |
| Dilimleme Yöntemleri | Oluklu Makaralı Jilet + Makas Bıçaklı Kesim Ø118 × 92 (10 set) |
| Min. Dilim Genişliği (mm) | 50 |
| Maks. Sarım Çapı (mm) | 450 |
| Sarım Şaft Tipi (Standart) | HCI Friction Quick Lock × 2 + 28 sürtünme halkası (model imzası) |
| Üst Baskı Merdanesi (Lay-On) Sayısı | 4 set alüminyum 500 mm |
| PLC + HMI (Standart) | 7,5" Renkli LCD Dokunmatik + Reçete 50 birim |
| Ana Tahrik (Standart) | Vektör Motor 5HP + 2 set Sarım 5HP + 3 set Sürücü (Inverter) |
| Kenar Fire (Standart) | Sol/Sağ Hareketli Kenar Fire Sarıcı + 1HP Kenar Fire Atım Fanı |
| Statik Tahliye | Statik Giderici Ünite (1 set) |
| Sayım | Metraj Sayacı — Otomatik Hat Durdurma (1 set) |
| Renk | Çerçeve/Kontrol: PANTONE 7527C beyaz · Güvenlik kapağı: parlak yeşil |
Detaylı Özellikler
FSL-KT1300 Integration Type Slitter Rewinder — standart pakete dahil tüm bileşenler
Entegrasyon Tipi (Tek Taraflı Yerleşim) Mimari
FSL-KT serisinin imza özelliği. Çözücü ve sarım üniteleri makinenin aynı tarafında konumlanmıştır. Tek operatör hem rulo yükleme hem sarım kontrolü yapar; saha kullanım alanı standart slitter’lara göre belirgin biçimde küçüktür. Kompakt yerleşim atölye içi yer planlamasında esneklik sağlar.
3″ × 1.300 mm Pnömatik Çözücü Hava Şaftı
Standart pakette pnömatik 3 inç hava şaftı yer alır. Şaft içindeki hava kanalları masura iç çapına eşit basıncı uygulayarak hızlı kavrama ve gevşeme sağlar. Aksesuar pakedinde hidrolik yukarı/aşağı hareketli/iniş çözücü standı opsiyonel olarak eklenerek 1000 mm jumbo çapa çıkılır.
Toz Frenli 10 kg/m + Yük Hücreli Çözme Gergi
Çözme gergi kontrolü toz fren + load cell sensörü kombinasyonu ile yapılır. PLC, load cell ölçümünü hedef değerle karşılaştırıp toz freni anlık ayarlar. Tüm hız ve çap aralığında stabil gergi sağlanır; ince film ve etiket malzemede yüzey hasarı sıfırlanır.

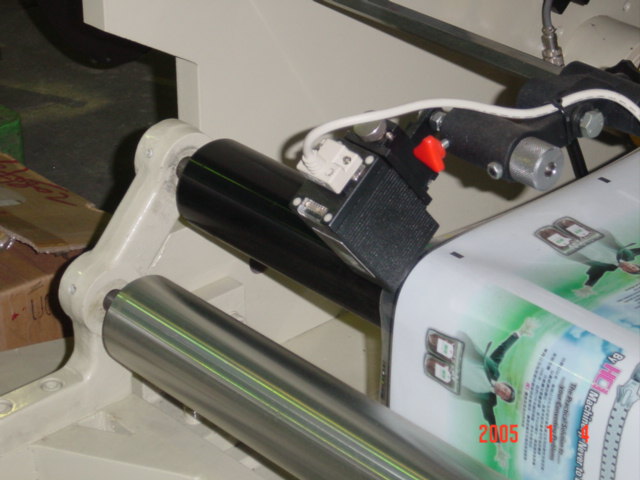

LPC Web Yönlendirici (Tayvan, Standart)
Standart pakette HCI Taiwan yapımı LPC web yönlendirici bulunur. Baskı hattı ve web kenarı olmak üzere iki çalışma modunda hassas takip yapar. Dilimleme öncesi malzemenin pozisyonu sürekli düzeltilir; dilim kenar düzgünlüğü ve tekrarlanabilirliği yüksek tutulur.

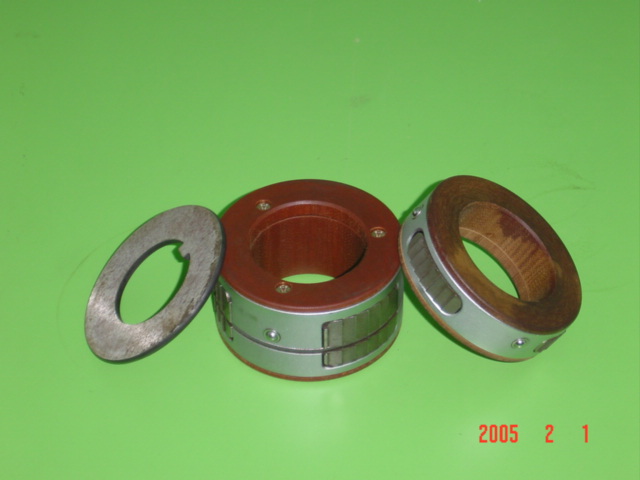

HCI Friction Quick Lock Sarım Şaftı
Sarım tarafında 2 set HCI mekanik friction quick lock shaft ile 28 pcs HCI Quick Lock Ring kullanılır. Otomatik yan-basınç kompansasyonu sayesinde rulo çapı büyüdükçe gergi sabit kalır. Hız ve çap değiştiğinde operatör müdahalesi gerekmez; dilim rulo kalitesi tutarlı korunur.
Alüminyum Üst Baskı Merdanesi (Lay-On) × 4 Set
500 mm boyunda 4 set alüminyum lay-on roller standart pakette gelir. Her lay-on rulo dilim genişliğine göre konumlandırılır; sarımın tamamına temas sağlar. İnce ve kaygan film, etiket ve folyo malzemelerde sarım yapısı sağlam tutulur, oynama ve teleskopik etki sıfırlanır.

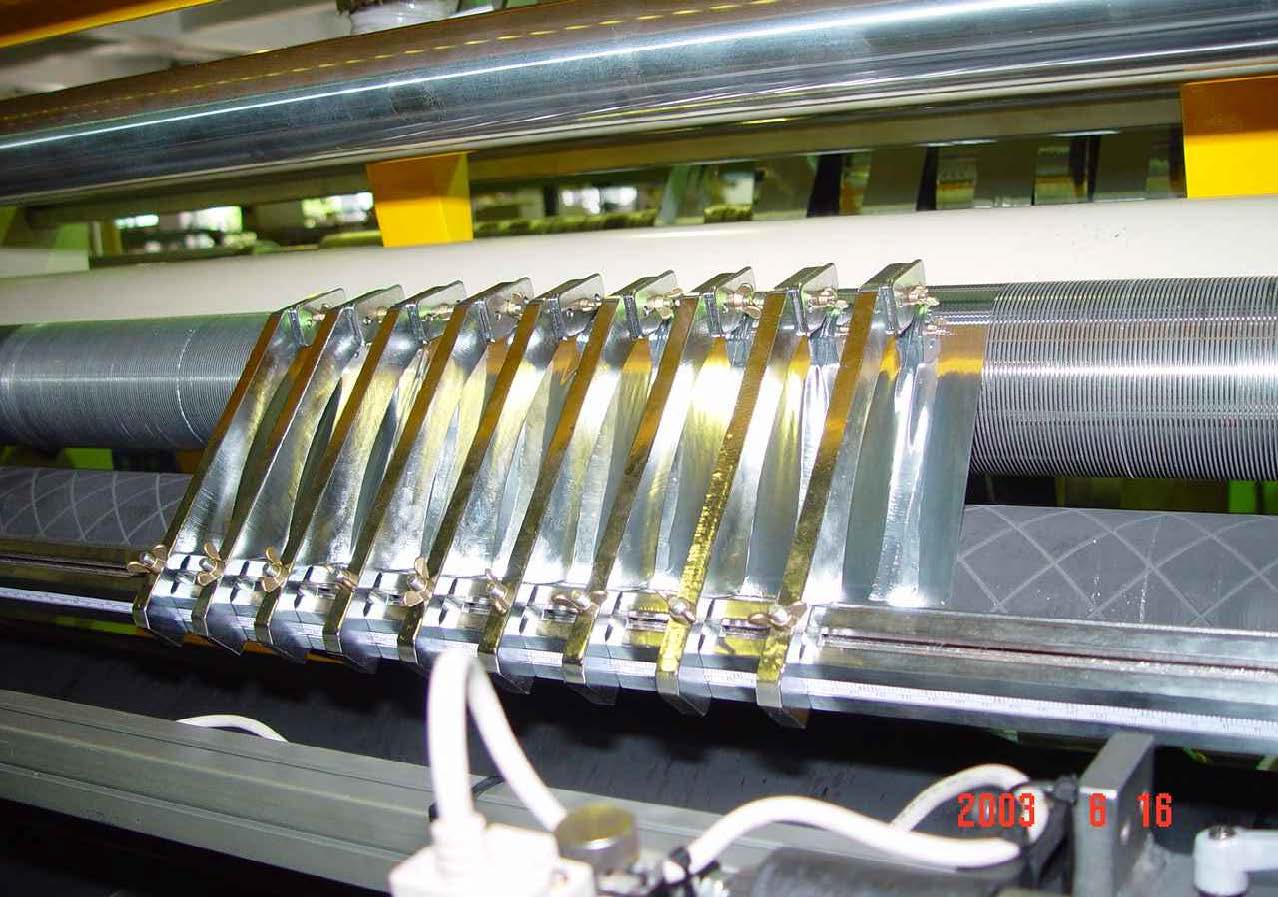

Çift Kesim: Oluklu Makaralı Jilet + Makas Bıçaklı (10 set)
Standart pakette Razor Groove Cutting System (groove roller + 10 jiletli kesim ünitesi) ve Shear Knife Cutting Unit (Ø118 × 92, 10 set) birlikte gelir. Malzeme cinsi ve dilim genişliğine göre razor veya shear modu seçilir; kesim kenarı temiz, fire oranı düşüktür.
Ürün Tahliye Rafı + Konsol Tip Şaft (800 mm)
Sarımı tamamlanan ruloların ergonomik biçimde indirilmesi için ürün tahliye rafı ve 2 set 800 mm konsol tip tahliye şaftı standart pakettedir. Ağır rulolar elde taşımadan hat dışına aktarılır; operatör güvenliği ve değişim hızı artar.

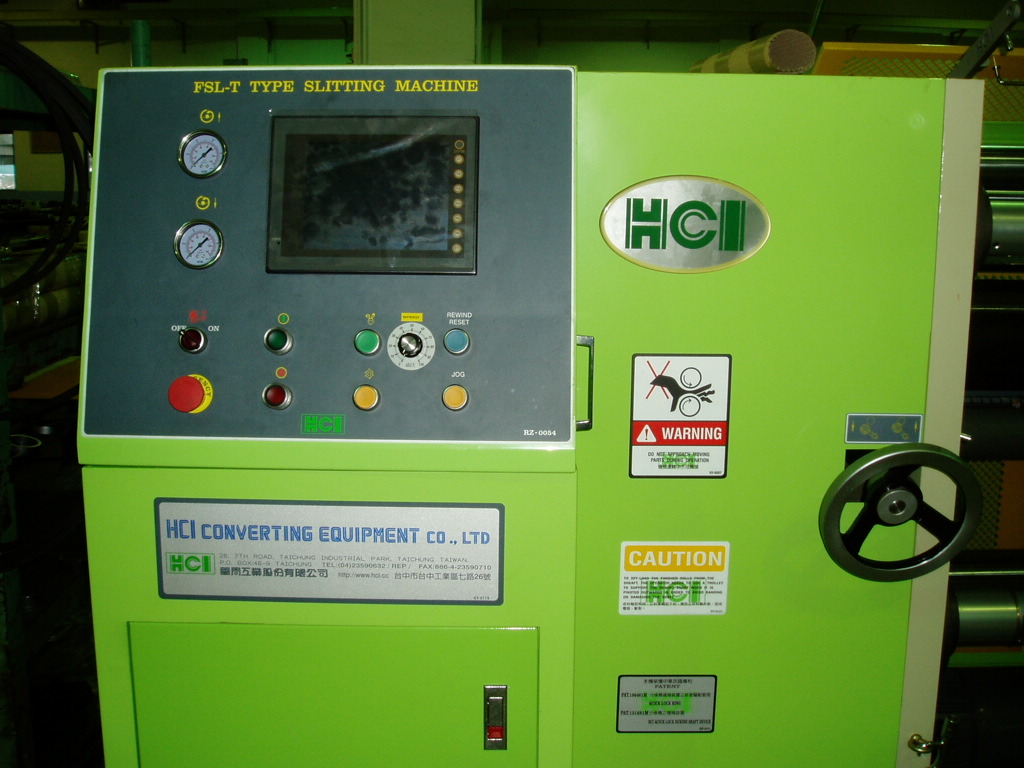

PLC + 7,5″ Renkli HMI + 50 Reçete Hafızası
Standart pakette 7,5 inç renkli LCD dokunmatik ekran yer alır. Diyalog tabanlı parametre ayarı, çözücü ve sarım gergi otomatik kontrolü, malzeme kopması otomatik durdurma, reçete hafızası 50 birim ve metre takipli otomatik durma fonksiyonları içerir.
Statik Giderici + Metraj Sayacı (Otomatik Hat Durdurma)
Plastik ve ince film dilimlemede oluşan statik elektrik için statik eliminator standart pakettedir. Otomatik sayım ünitesi üretim takibini operatöre devretmeden yapar; vardiya sonunda dilim adedi otomatik raporlanır.
Sol/Sağ Hareketli Kenar Fire Sarıcı (Standart)
Kenar fire (trim) malzemenin sol/sağ hareketli sarım ünitesi ile toplanması standart pakettedir. 1HP kenar fire atım fanı ile birlikte hat dışına aktarılır. Vakum trim sistemine ihtiyaç duyulmaz; hat sade ve temiz çalışır, fire toplama maliyeti minimize olur.
Vektör Motor Tahrik (5HP)
Ana drive vektör motor 5HP ve 2 set sarım vektör motor 5HP ile 3 set vector inverter standart pakette gelir. Üst ve alt sarım şaftları bağımsız tahrik edilerek farklı yön ve gergi taper kontrolü yapılabilir. Modüler upgrade ile 4-Servo motor paketine geçilir.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir — HCI resmi opsiyonel kalemleri

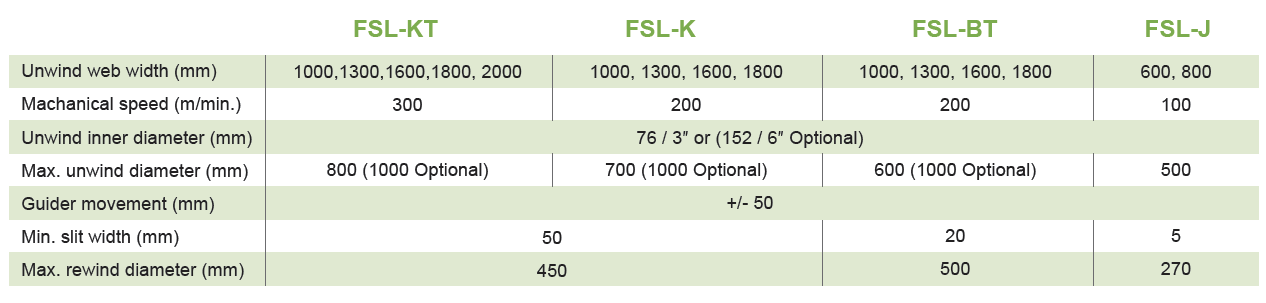

FSL-KT Seri Genişlik Konfigürasyonu
FSL-KT serisi 1000, 1300, 1600, 1800 ve 2000 mm web genişlik konfigürasyonlarında sunulur. Yatırım planı, dilim genişliği aralığı ve nihai ürün çeşidine en uygun model seçilir; tüm varyantlar aynı standart özellik paketine sahiptir.
Japonya Yapımı LPC Web Yönlendirici
Standart pakettteki Taiwan yapımı LPC yerine Japonya yapımı yüksek hassasiyetli LPC web guider opsiyonu. Daha hassas baskı hattı ve kenar takibi gerektiren özel ürünler için tercih edilir.

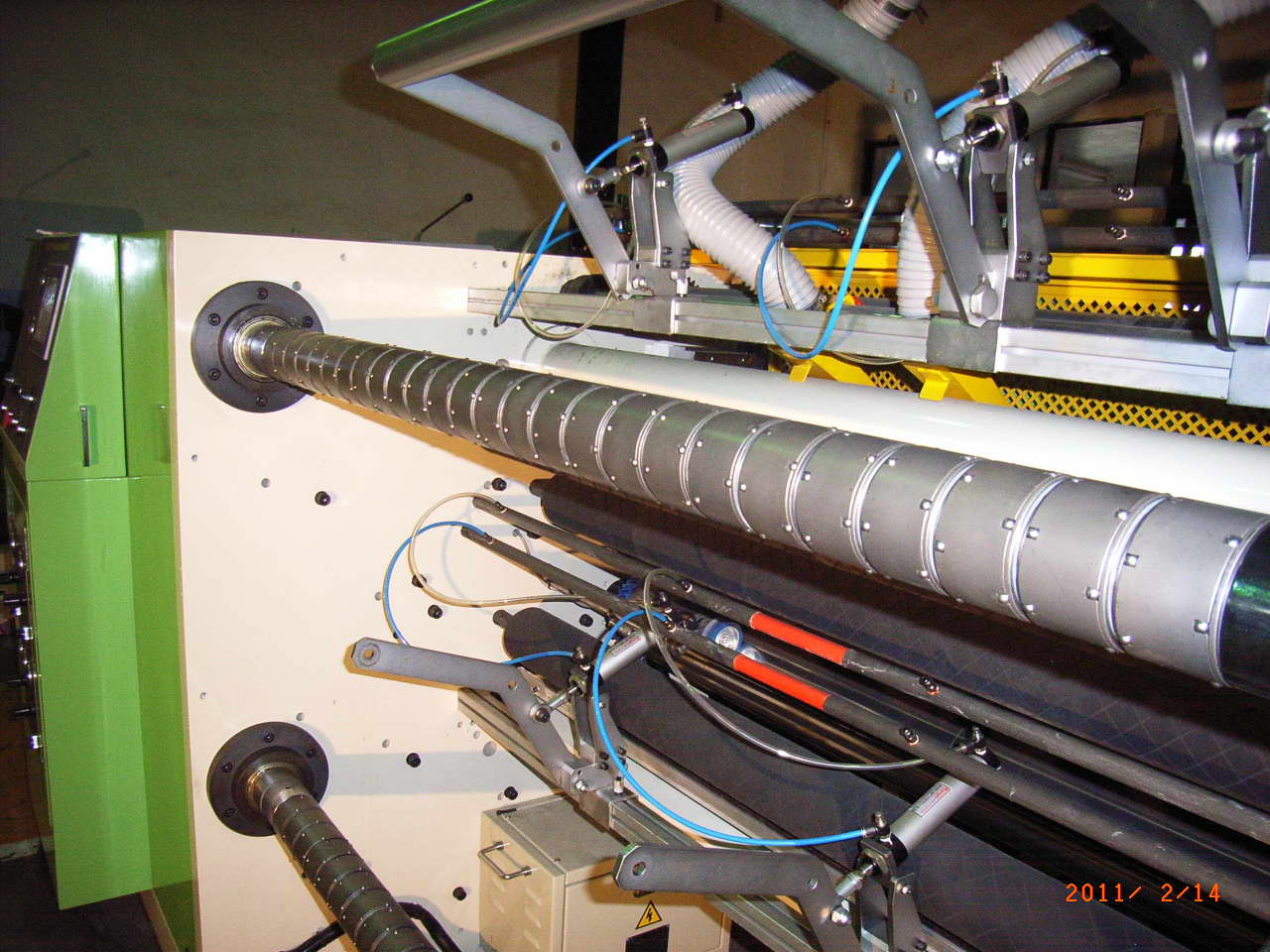

Bilyalı Hızlı Kilit Sarım Şaftı (HCI Friction yerine)
Standart HCI Friction Quick Lock yerine Bilyalı Hızlı Kilit Sarım Şaftı (Ball Type) alternatifi. 2 set sarım şaftı ile 52 adet 50 mm bilye kilit halkası, yedek hava tüpü ve yün keçe paketle birlikte gelir. Farklı sarım davranışı gerektiren özel malzemeler için tercih edilir.
Siemens PLC + 9 inç HMI
Standart kontrol konfigürasyonuna alternatif olarak, Siemens PLC kontrol sistemi ve 9 inç renkli dokunmatik HMI opsiyonu. Operatör panelinde daha geniş ekran ve parametrik kontrol konforu sağlar. Daha geniş HMI ekranı operatör için daha rahat parametre yönetimi sunar;

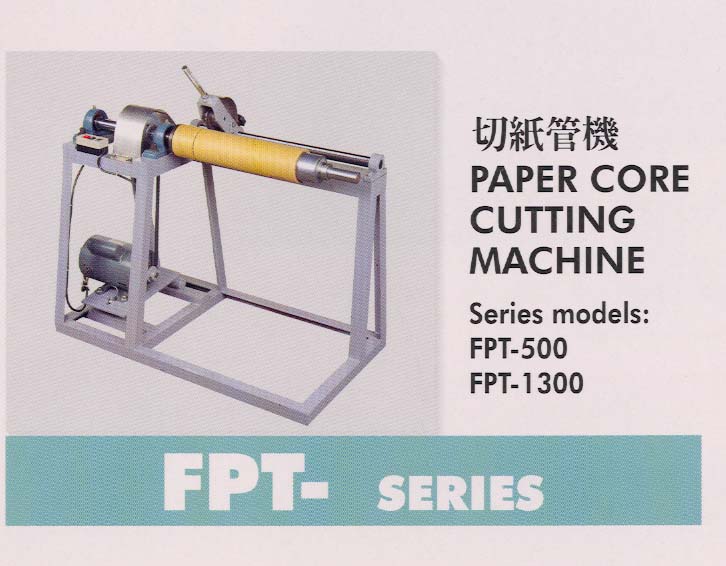

FPT-500 Karton Masura Kesici
Bitmiş rulo masura kesimi için harici FPT-500 paper core cutter makinesi. Slitter hattının yanına entegre edilir; karton masura uzunluğu ve adedi vardiya başında hazırlanır, dilim parti değişimi kesintisiz devam eder.

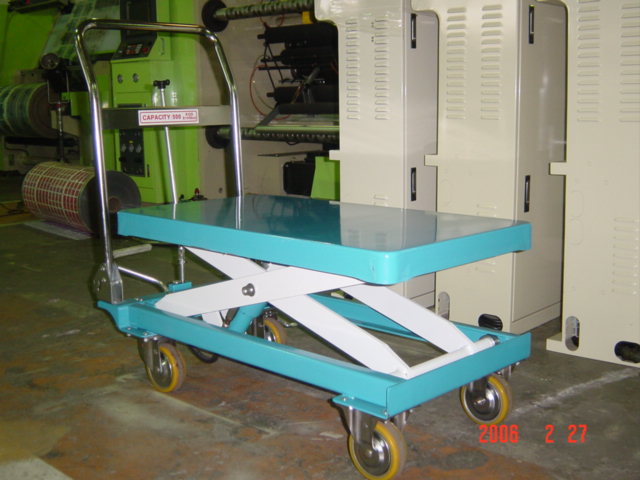

Bobin Taşıma Arabası (Trolley, 300/500/800 kg)
Slitter hattı yanı için seçilebilir kapasitelerde bobin kaldırma ve taşıma arabası. 300 kg, 500 kg veya 800 kg kapasitesinde tedarik edilir. Saha içi rulo aktarımı operatör güvenliğiyle hızlanır.
Hidrolik Kaldırma-İndirme Çözücü Standı
Standart 3 inç hava şaftı yerine hidrolik yukarı/aşağı hareketli/iniş çözücü standı opsiyonu. Şaftlı veya şaftsız konfigürasyonda istenir; çözücü çapı 800 mm yerine 1.000 mm jumbo rulo, çözme masura uzunluğu 700–1400 mm ve sarım çapı 600 mm’e çıkılır. Daha büyük ve ağır jumbo rulolar için.
Ayarlanabilir Jiletli Kesim Ünitesi Seçenekleri
Ek set veya değişim seti olarak yapılandırılabilen ayarlanabilir jiletli kesim ünitesi seçenekleri, dilim pozisyonunun daha hassas ayarlanmasını sağlar.

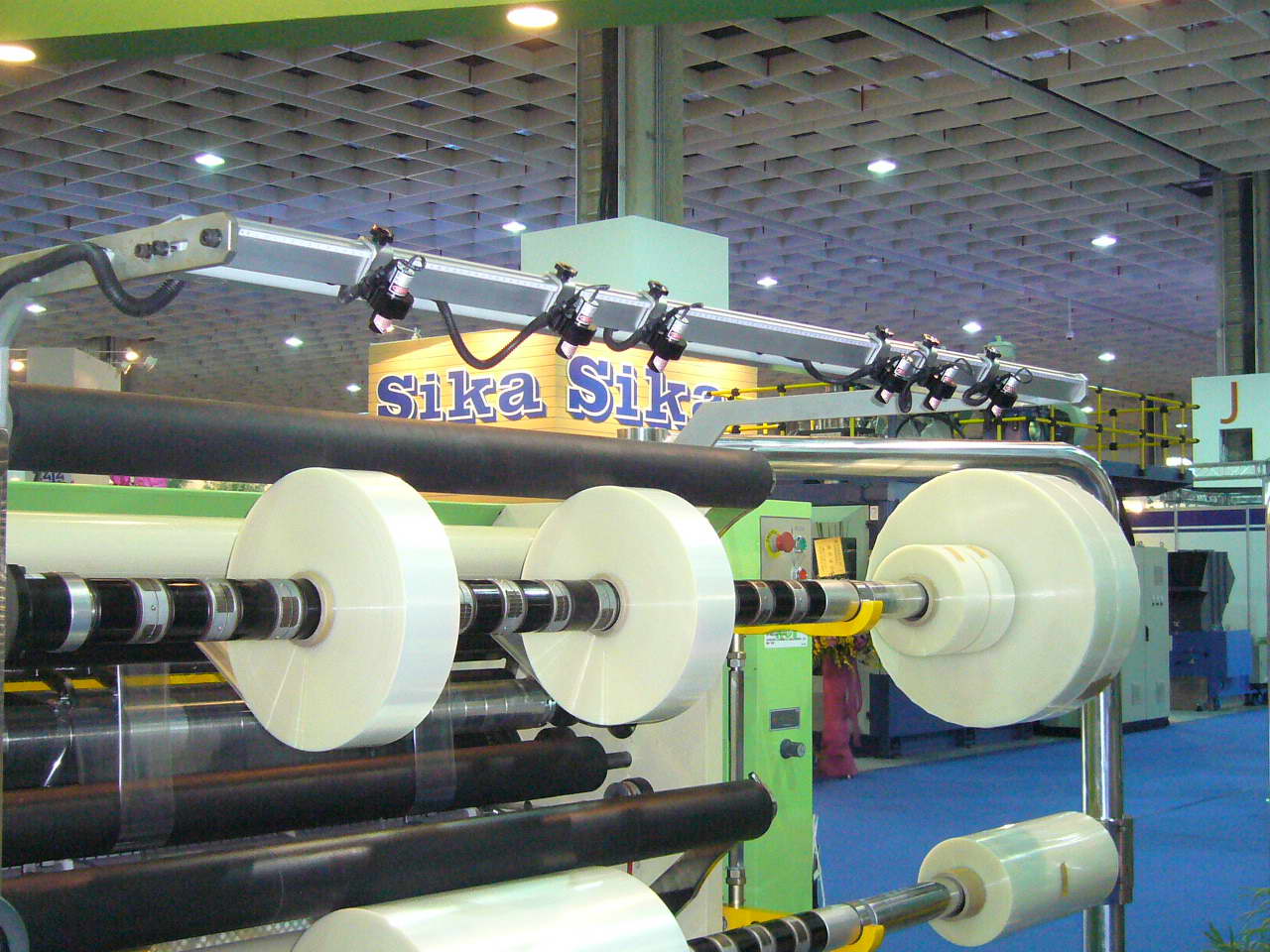

Lazer Masura Konumlandırma Cihazı
Lazer markörler (6 set) ve güç adaptöründen oluşur. Bitmiş rulo masuralarının sarım öncesi hassas konumlandırılması için kullanılır; rulo başlangıç pozisyonu standartlaştırılır, dilim kenar hizalaması iyileşir.
Genişletilmiş Konsol Tip Tahliye Şaftı (1.000 mm)
Standart 800 mm konsol tip tahliye şaftı yerine 1.000 mm veya 1.300 mm uzunlukta konsol tip tahliye şaftı opsiyonu. Geniş bant ruloların hat dışına aktarımı için kullanılır; dilim genişliği büyük olan üretimlerde tercih edilir.

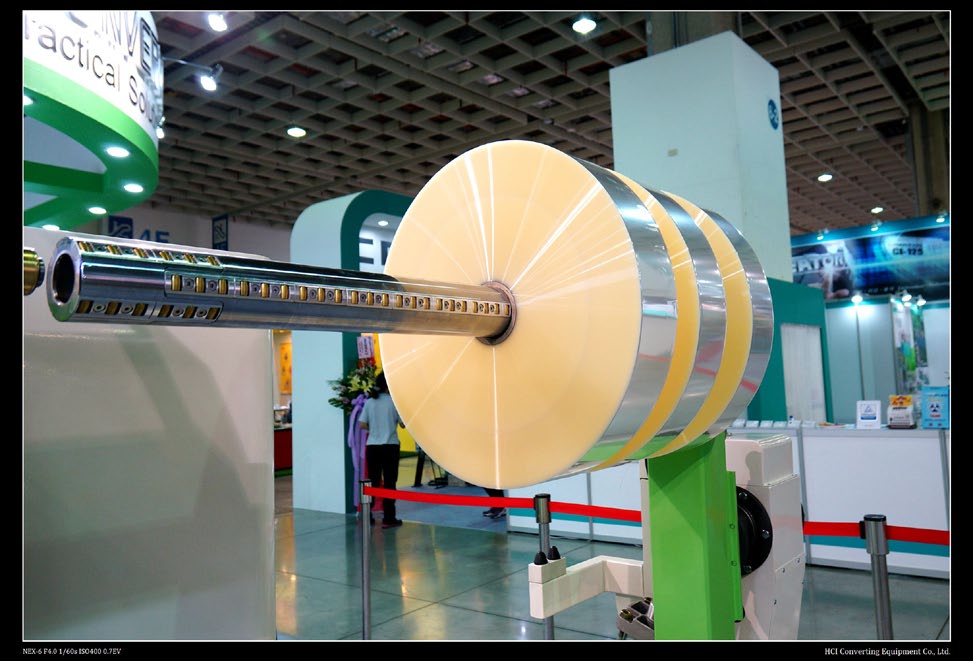

Turret Tipi Rulo Tahliye Standı
Ek turret tipi tahliye standı. 2 adet 3 inç boşaltma şaftı (1.000 mm), rotasyon ve konumlandırma cihazı dahildir. 3 inç silindirik rulo tipi boşaltma şaftı ek olarak eklenebilir; geniş çapta rulo tahliyesinde hız ve operatör güvenliği artar.
Sipariş ve Sevkiyat Konfigürasyonları
Özel PANTONE renk talebi ve tahta sandık ambalaj seçeneği proje/sipariş koşullarına göre ayrıca değerlendirilir. Standart palet paketleme yerine, uzun mesafe taşımalar veya hassas iklim koşulları için tercih edilir.
