FSL-TR — Turret Rewind Slitter (FSL-TR1300)
HCI CONVERTING EQUIPMENT · TURRET REWIND SLITTER
FSL-TRTurret Rewind SlitterKesintisiz Sarım ve Yüksek Verimlilik Platformu
FSL-TR1300, yüksek verimli slitter rewinder hatlarında otomatik sarım transferi, turret rewind yapısı ve kesintisiz üretim akışı hedefleyen yüksek performanslı HCI çözümüdür. Otomatik ek yapma, web kesim, karton masura konumlandırma, bitmiş rulo itici ve turret tipi rulo tahliye yapısıyla sık bobin değişimi yapılan üretimlerde operatör yükünü azaltır. 0–500 m/dk mekanik hız, 600 mm sarım çapı, E+L Almanya LPC web yönlendirme sistemi, 15 inç renkli HMI ve 99 reçete hafızasıyla FSL-TR, Slitter kategorisinde FSL-TX ile birlikte GMG Technic’in vitrin modellerinden biridir.
NON-STOP TURRET
Otomatik şaft değişimi · 4 sarım şaftı
OTOMATİK EK
Servo motorlu otomatik ek yapma + uçan bıçak
E+L ALMANYA LPC
Standart Alman kenar takip sistemi
Otomatik turret dilim ve sarım hattınız için FSL-TR konfigürasyonunu birlikte planlayalım.
FSL-TR1300 Nedir?
Otomatik turret sarım, otomatik ek yapma ve otomatik kesim platformu
FSL-TR1300 turret (taret) sarımlı dilim-sarma makinesi; film, folyo, kağıt ve esnek ambalaj malzemelerinin otomatik dilinmesi ve yeniden sarılması için tasarlanmıştır. Şaftsız çözücü, dancer merdaneli tansiyon kontrolü ve turret sarım sistemi ile yüksek hızda kesintisiz ve hassas sarım sağlar.
Öne çıkan özellikler
- ›Şaftsız çözücü sehpa
- ›Dancer merdaneli tansiyon kontrolü
- ›Otomatik kesim / ek yapma
- ›Turret sarım sistemi
- ›Bitmiş ürün itici
- ›Masura otomatik konumlandırma
- ›Turret yukarı/aşağı tahliye
- ›15" PLC-HMI kontrol
Üretim Avantajları
- Otomatik ek yapma (servo motorlu, 1300W + 400W) ve otomatik film kesimi (uçan bıçaklı kesim ünitesi) ile rulo değişiminde hat durmaz. Üretim verimliliği üst düzey.
- 4 sarım şaftı + turret rotasyon mekanizması (AC 1HP motor + manyetik kavrama × 4) + 4 set bilyalı diferansiyel sarım mili. Sarım çapı hesaplama sistemi ile gergi otomatik ayarlanır.
- Şaftsız çözücü standı + çözme dans makarası sistemi (düşük sürtünmeli silindir + doğrusal potansiyometre) + yük hücreli geri besleme ile tüm hız aralığında stabil çözme gergi kontrolü.
- 15 inç renkli LCD dokunmatik HMI: grafik arayüz, uzaktan bağlantı modu, manuel / yarı-otomatik / tam-otomatik üretim modu seçimi, reçete hafızası 99 birim.
- Standart pakette E+L Almanya yapımı LPC web yönlendirici. Baskı hattı ve kenar çift modlu yüksek hassasiyetli takip.
- Karton Masura Otomatik Konumlandırma + Bitmiş Rulo İtici (Servo 1800W) ile operatör müdahalesi azalır.
Uygulama Alanları
- Esnek ambalaj film dilimleme (PE, PP, PET, BOPP, laminat)
- Farmasötik / medikal ambalaj film (parafilm, tegaderm tipi transparan film)
- Tarımsal film ve seralık film hatları
- Gıda ambalajı koruyucu film slitting
- Etiket stok ve self-adhesive material slitting
- Shipping packaging film
- Endüstriyel teknik film ve ince folyo dilimleme
- Yüksek tonajlı jumbo rulodan dar bant rulo çıkışı
FSL-TR Galeri
HCI resmi makine görselleri — FSL-TR1300 Turret Rewind Slitter
Teknik Özellikler
FSL-TR çalışma mantığı ve temel teknik özellikleri
Non-stop Turret Sarım
Otomatik ek yapma + otomatik web kesimi + 4 şaftlı turret rotasyon sistemi. Pre-set uzunluk veya sarım çapına ulaşıldığında otomatik kesim, ek yapma ve şaft değişimi. Sürekli üretim hattının yüksek verimle çalışmasını sağlar.
500 m/dk Yüksek Hat Hızı
Mekanik 0–500 m/dk hız aralığında stabil çalışma. Dancer roller + load cell otomatik gergi kontrolü ile hız ve çap değişimde dahi tutarlı sarım kalitesi.
E+L Almanya LPC Standart
Standart pakette E+L Almanya yapımı LPC web guider. Baskı hattı / kenar çift modlu yüksek hassasiyet. Çözücü ünitesi ±75 mm yatay hareket eder.
15" Renkli HMI + Akıllı Kontrol
15 inç renkli LCD dokunmatik ekran. Grafik arayüz, üretim mod seçimi (manuel/yarı/tam-otomatik), uzaktan bağlantı, parametre hafıza 99 birim, dilim genişliği ayar fonksiyonu.
Şaftsız Çözücü Standı + Hidrolik Yukarı/Aşağı Hareketli
Compact tip hidrolik up/down çözücü standı. Sol ve sağ kollar motor tahrikli, pnömatik chuck (3 inç quick lock) ile ana rulo hızlı kavrama. Yerden çalışma pozisyonuna hidrolik kaldırma. Çözücü tarafında ek uzaktan kumanda paneli.
Dans Makarası + Yük Hücreli Çözme Gergi Kontrolü
Standart pakette çözme dans makarası sistemi. Düşük sürtünmeli silindirler (2 adet) + lineer potansiyometre. AC Vektör 15HP + inverter ile tahrik. Load cell + dancer kombine kontrol ile tüm hız aralığında stabil gergi.
E+L Almanya LPC Film Yönlendirici (Standart)
Standart pakette E+L Almanya yapımı LPC web yönlendirici. Baskı hattı + kenar çift modlu yüksek hassasiyetli takip. Çözücü ünitesi ±75 mm yatay hareket ile dilimleme pozisyonu garanti edilir.
Çözme Tarafı Ek Yapma Tablası
Standart pakette çözücü tarafı ek yapma tablası + bant dispenser + yansıtıcı ayna. Manuel ek hızlandırılır, malzeme değişimi pratik.
4 Bağımsız Vektör Motor + Sürücü (Inverter)
Ana motor 15HP vektör + 2 set rewind motor 10HP vektör + 3 set vector inverter. Üst sarım, alt sarım ve ana drive roller bağımsız motorlu — turret rotasyon ayrı AC 1HP motor + manyetik kavrama × 4.
Çift Kesim: Oluklu Makaralı Jilet + Makas Bıçaklı (10 set + ara parçalar)
Makaslı kesim ünitesi Ø118 × 92 (10 set) + alüminyum ara parça (6, 15, 20, 30, 40, 50, 100 mm × 6 adet) + jiletli oluklu kesim sistemi (groove roller + 10 jiletli kesim ünitesi). Bıçak ayarı önden yapılır.
Otomatik Ek Yapma Cihazı (Servo Motorlu, 1300W + 400W)
Standart pakette otomatik ek yapma cihazı. Servo-motor 1300W transfer roller + 400W slideway motoru. Adhesive tape transfer roller + release liner rewind (200 mm). Rulo değişiminde hat durmaz.
Otomatik Film Kesim Cihazı (Uçan Bıçak + 2 Set Baskı Merdanesi)
Standart pakette otomatik film kesim cihazı. 2 set baskı (nip) merdanesi + 2 set uçan bıçaklı kesim ünitesi. Otomatik ek yapma ile senkronize çalışır, üretim sürekliliği üst düzey.
Turret Sarım Sistemi (Patent No. M620523, 4 Şaft + Rotasyon)
4 set bilyalı hızlı kilit sarım mili (104 adet 50mm bilyalı kilit halkası) + AC 1HP taret döndürme motoru (konumlandırma frenli) + manyetik kavrama × 4 + 2 set 1HP ters dönüş motoru. Pre-set uzunluk/çap → otomatik kesim, ek yapma, şaft değişimi.
Pnömatik Üst Baskı Sarım Merdanesi (2 Set)
Tam genişlikte pnömatik yüklü üst baskı merdane sistemi (2 çift). Değiştirilebilir silindir seti: kauçuk 30 Shore (3 inç × L1300, ince ve düzensiz kalınlık film için) + mantar bant sargılı alüminyum (regular plastik film için). Yer çekimi veya pnömatik yüklü çift mod.
Bitmiş Rulo İtici (Servo 1800W) + Karton Masura Konumlandırma
Servo-motor 1800W tahrikli bitmiş rulo itici + 3 inç masura yardımcı itici. 100mm ve üzeri rulo genişliği için pnömatik karton göbek konumlandırma sistemi (2 set pneumatic clamp + 2 set positioning plate).
Otomatik Turret + Yukarı/Aşağı Tahliye Ünitesi (Standart)
Standart pakette otomatik turret / yukarı-aşağı tipi tahliye cihazı. 2 adet 3 inç boşaltma şaftı (1000mm) + otomatik dışa çıkma (1HP swing-out motor + positioning brake) + şaft rotasyon (2HP + brake) + yukarı/aşağı (2HP motor).
PLC + 15" Renkli HMI Dokunmatik + 99 Reçete Hafızası
15 inç renkli LCD dokunmatik ekran. Çözme/sarım gergi otomatik kontrolü, otomatik ek yapma/web kesim kontrolü, turret rotasyon kontrolü, bitmiş rulo itici + karton masura konumlandırma kontrolü, malzeme kopması otomatik durdurma, reçete hafızası 99 birim.
Anti-Statik Fırça × 2 Set + Vakum Tipi Kenar Fire Tahliyesi (3HP Blower, Standart)
2 set anti-statik fırça (üst/alt sarım öncesi). Vakum tipi trim imhası + 3HP üfleyici fan. Temiz çalışma ortamı + statik tahliye.
Teknik Spesifikasyon
Spesifikasyon Tablosu
FSL-TR1300 — HCI Converting Equipment teknik ozellikleri
| Spesifikasyon | FSL-TR1300 Yeni Jenerasyon Turret Rewind Slitter |
|---|---|
| Mekanik Hız (m/dk) | 0 – 500 |
| Çözücü Ünitesi | Şaftsız + Pnömatik Mandren + Sol/Sağ Yüzer + Hidrolik Yukarı/Aşağı |
| Karton Göbek İç Çapı (mm) | 76 / 3" veya 152 / 6" (Opsiyonel) |
| Film Genişliği (mm) | 320 – 1.300 |
| Maks. Çözücü Bobin Çapı (mm) | 1.000 |
| Çözme Gergi Sistemi (Standart) | Dans Makarası + Yük Hücreli + AC Vektör 15HP Sürücü (Inverter) |
| Film Yönlendirme Sistemi | E+L Almanya LPC (Standart) — Baskı Hattı / Kenar |
| Yönlendirici Hareket Aralığı (mm) | ±75 |
| Dilimleme Yöntemleri | Oluklu Makaralı Jilet + Makas Bıçaklı Kesim Ø118 × 92 (10 set) |
| Kenar Fire Toplama | Vakum Tipi Kenar Fire Tahliyesi + 3HP Üfleyici Fan (Standart) |
| Min. Dilim Genişliği (mm) | 50 |
| Maks. Sarım Çapı (mm) | 600 |
| Sarım Şaft Sayısı | 4 (Turret tipi rotasyon) |
| Otomatik Ek Yapma | Standart (Servo-motor 1300W transfer + 400W slideway) |
| Otomatik Web Kesimi | Standart (Uçan bıçak + 2 set baskı merdanesi) |
| Sarım Mili (Standart) | Bilyalı Hızlı Kilit × 4 set + 50 mm bilyalı halka × 104 ad. |
| Üst Baskı Merdanesi | 2 set tam genişlik pnömatik üst baskı (Kauçuk 30 Shore + Mantar bantlı alüminyum) |
| Bitmiş Rulo İtici (Standart) | Servo-motor 1800W |
| Karton Masura Konumlandırma (Standart) | Pnömatik |
| Tahliye Ünitesi (Standart) | Otomatik Turret + Yukarı/Aşağı |
| PLC + HMI (Standart) | 15" Renkli LCD Dokunmatik + Reçete 99 birim |
| Makine Ölçüsü (m) | 5,50 × 2,20 × 5,50 |
| Güç | 220V 68A · 380V 39A · 415V 36A |
| Hava İhtiyacı | 6 – 9 kg/cm² |
| Renk | Çerçeve/Kontrol: PANTONE 7527C beyaz · Güvenlik kapağı: parlak yeşil (custom Pantone opsiyonel) |
Standart Donanım
FSL-TR1300 standart konfigürasyonunda gelen üniteler
Kompakt Hidrolik Çözücü Sehpası
Hidrolik yukarı/aşağı kompakt çözücü; yük hücreli tansiyon kontrolü.
Çözücü Dancer Merdane Sistemi
Dancer merdaneli çözme tansiyon kontrolü; stabil web.

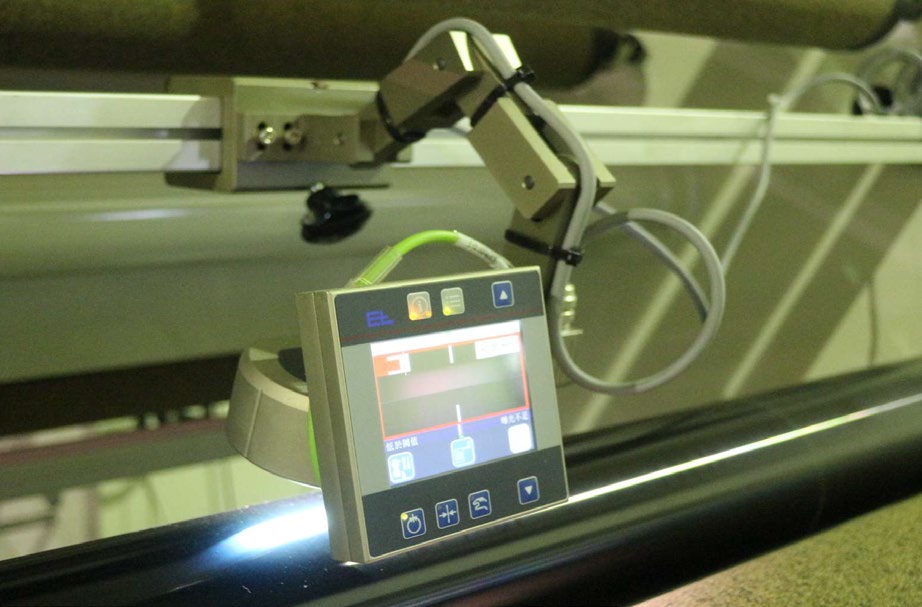

LPC Film Yönlendirici (E+L Almanya)
Baskı çizgisi & kenar takipli web yönlendirme (±75 mm).
Çözücü Ek Yapma Masası
Bant dağıtıcı + yansıtma aynalı ek yapma masası.

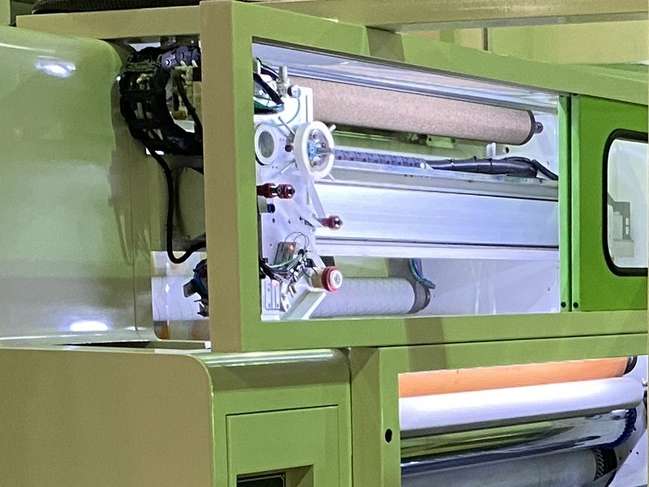

Otomatik Ek Yapma Cihazı
Servo tahrikli otomatik bant transferi; kesintisiz besleme.
Film Otomatik Kesim Cihazı
Nip merdaneli uçan bıçak otomatik web kesimi.
Sarım Milleri Turret Döndürme
Manyetik kavramalı otomatik turret döndürme + ters yön.
Sarım Bilyalı Hızlı Kilit Mili
4 mil bilyalı hızlı kilit; hızlı bobin değişimi.
Tam En Pnömatik Üst Baskı Merdanesi
Yer çekimi veya pnömatik yüklemeli üst baskı merdanesi; kauçuk + mantar-bant alüminyum merdane seçenekleri.
Bitmiş Rulo İtici
1800W servo + 3" göbek itme tablası.
Masura Otomatik Konumlandırma
Pnömatik kıskaçlı masura otomatik hizalama (≥100mm).

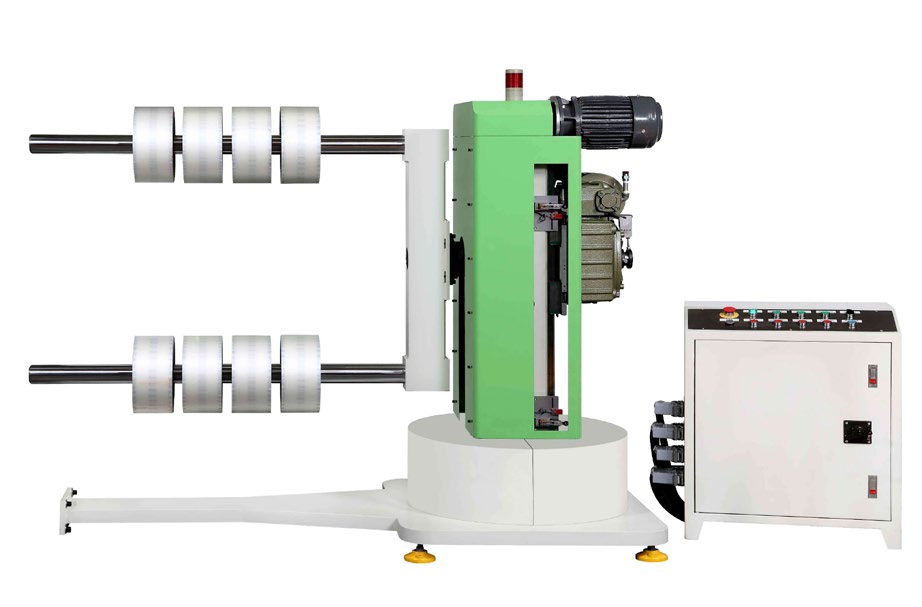

Otomatik Turret Yukarı/Aşağı Tahliye
Salınım + döndürme + yukarı/aşağı tam otomatik tahliye (standart).
Otomatik Turret Tahliye (ek görünüm)
Tam otomatik tahliye ünitesi farklı açı.

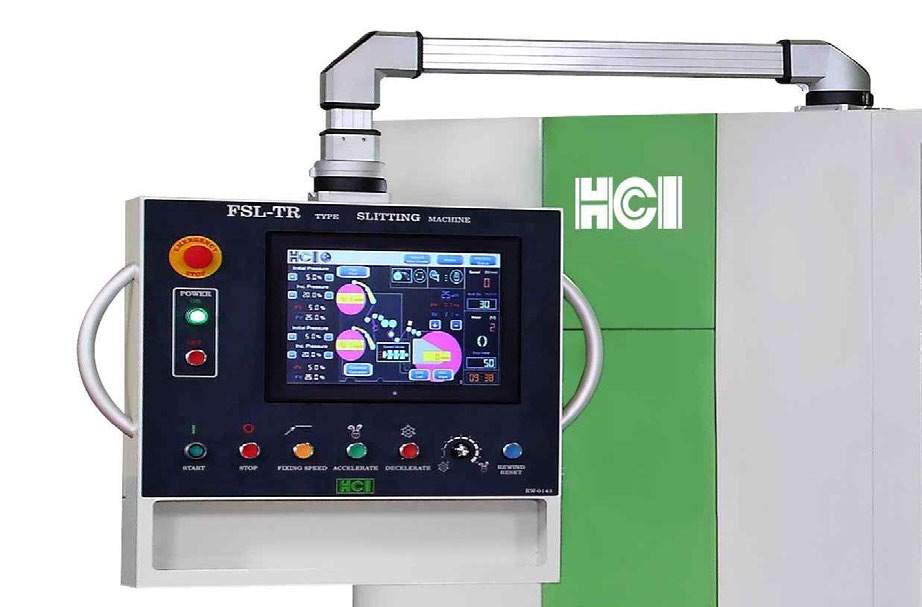

PLC & HMI Kontrol Sistemi
15" renkli dokunmatik; tansiyon/ek/kesim/turret otomatik kontrol, malzeme kopma otomatik durdurma.
Modüler Opsiyonlar
Proje ihtiyacına göre eklenebilen opsiyonel kalemler
6" Metal Çözücü Mandren
3" standart yerine 6 inç metal çözücü mandren.
6" Hızlı Kilit Çözme Mandreni
3" standart yerine 6 inç hızlı kilit çözücü mandren.
Konsol Tahliye Mili (1000 / 1300 mm)
800 mm standart yerine 1000 mm veya 1300 mm konsol tahliye mili.
Turret Tip Tahliye Sehpası
Otomatik üniteye alternatif turret tip tahliye sehpası; 3" tahliye mili (W:1000mm) + döndürme/konumlandırma ünitesi ile.
Turret Tahliye Sehpası (ek görünüm)
Tahliye sehpası farklı açı.
3" Silindirik Makaralı Tahliye Mili
Kıvrılmış kenarı azaltan silindirik makaralı tahliye mili (W:1000mm).
FPT-500 Masura Kesim Makinesi
Masura/göbek kesim için FPT-500 ünitesi.
Taşıma Arabası
Genel amaçlı rulo taşıma arabası (300 / 500 / 800 kg seçenekleri).
Manuel İstif Arabası (1.000 kg)
Yukarı/aşağı el ile istif arabası.
Hidrolik Transpalet (2,5 t)
Rulo taşıma için hidrolik transpalet.

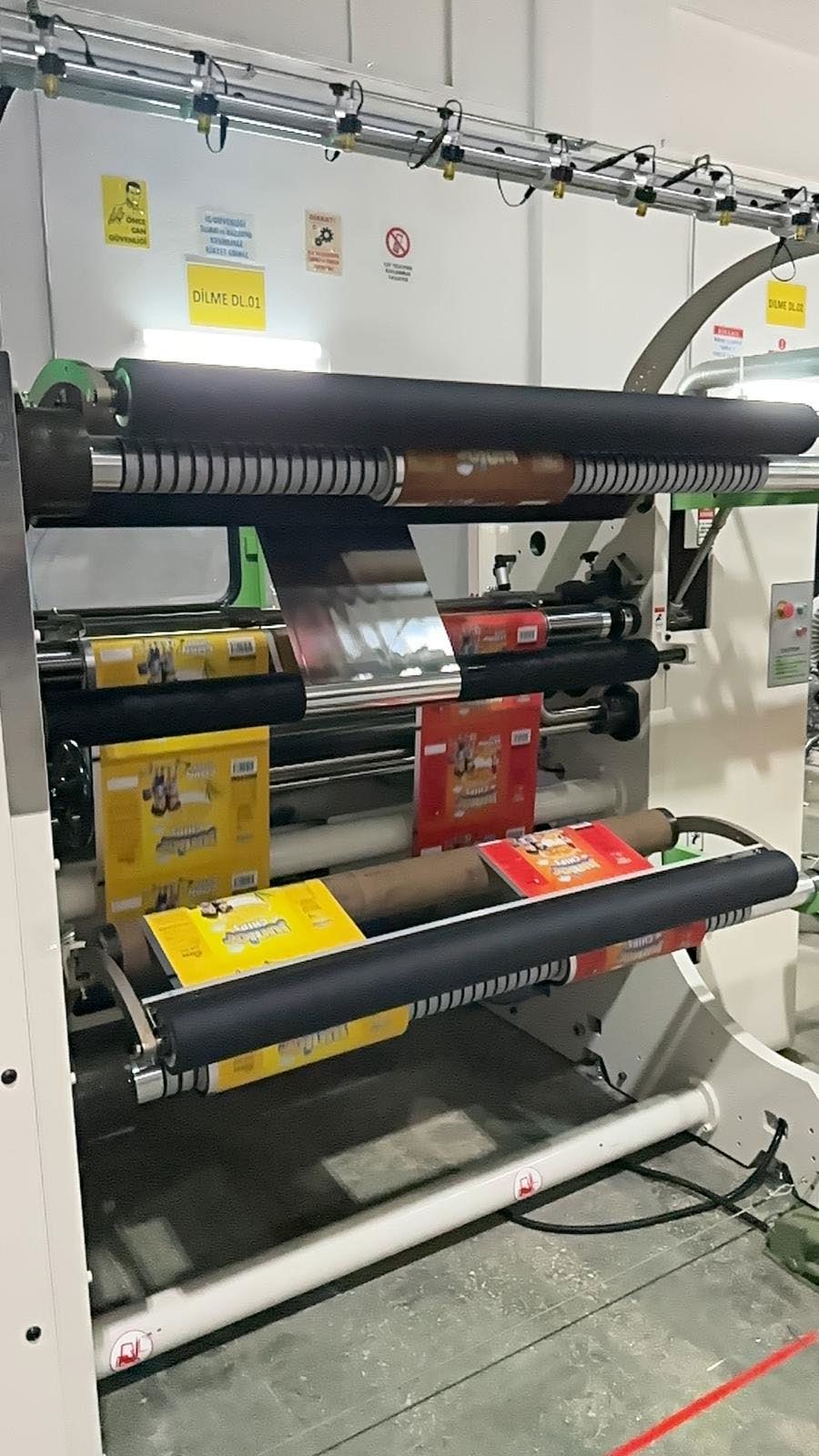

Kumlama Alüminyum Üst Baskı Merdanesi
3" × L1300 kumlamalı (sandblasting) alüminyum üst baskı merdanesi; kıvrılmış kenarı (curl edge) azaltır.
