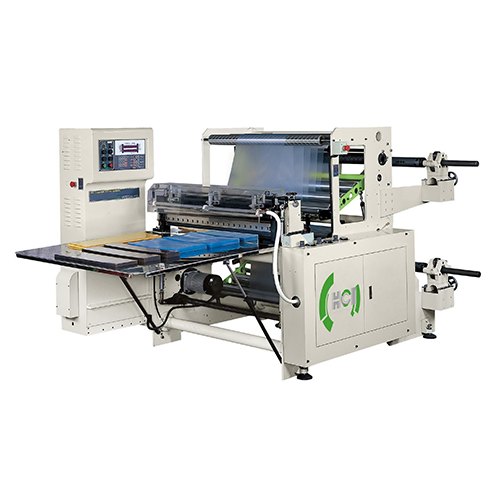

FCC Servo Levha (Sheeting) Kesim Makinesi
HCI CONVERTING EQUIPMENT · SERVO LEVHA (SHEETING)
Servo Levha (Sheeting) Kesim Makinesi
HCI FCC servo levha (sheeting) makinesi; sayısal kontrollü servomotor ile yüksek hassasiyetli konumlama ve kesim sağlar. Film ve folyo rulolarını (plastik, kağıt, alüminyum folyo, elektronik ve optik malzemeler) hassas levhalara (sheet) keser. 1–9999 mm kesme uzunluğu, 100–600 mm kesme genişliği, 500 mm kesimde ±0,2 mm tolerans ve malzeme boyuna göre 40–90 adet/dk üretim sunar. Lift-up (kaldırmalı) çözme sehpası, manyetik toz fren, servo kesme sistemi, statik giderici ve ürün toplama tablası standarttır. GMG Technic, HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek sağlar.
Üretim Avantajları
- Sayısal kontrollü servomotor ana tahrik; yüksek konumlama ve kesim hassasiyeti, 500 mm’de ±0,2 mm tolerans.
- Lift-up (kaldırmalı) çözme sehpası 3″ hava şaftı; tek operatör parent rulo yükler, manyetik toz fren tansiyon kontrolü.
- Servo kontrollü kesme; yüksek hızda temiz levha kesimi ve uzun ömürlü çelik bıçaklar.
- Statik giderici + ürün toplama tablası standart; düzenli ve temiz levha çıkışı.
- Mikro bilgisayar kontrol; otomatik sayaç, kümülatif kayıt ve fotosel devre dışı otomatik durdurma.
Uygulama Alanları
- Plastik, kağıt, alüminyum folyo rulolarının levhaya (sheet) kesimi.
- Elektronik, bilgisayar ve optik malzeme filmlerinin hassas levhalanması.
- Kağıt / alüminyum folyo laminat ve sert plastik film (smooth merdane).
- Yumuşak PVC, PP veya 30μ altı ince film (fluted merdane).
- Baskılı filmde fotosel ile kesim pozisyon kontrolü.
- Kenar fire kesme ve dilimleme gerektiren levha hatları.
FCC Galeri
HCI Converting Equipment referans görselleri
Teknik Özellikler
Üretim mantığını oluşturan ana mekanizmalar
Servo Ana Tahrik
Sayısal kontrollü servomotor ana tahrik; yüksek konumlama ve kesim hassasiyeti sağlar.
Çözme (Açma) Bölümü
Lift-up (kaldırmalı) çözme sehpası 3" hava şaftı; tek operatör parent ruloyu yükler. Manyetik toz fren ile tansiyon kontrolü.
Dans Merdanesi
AC motorlu dans merdanesi ünitesi; yüksek hızda bile en stabil web beslemesini sağlar.
Servo Levha (Sheeting) Bölümü
Kesme uzunluğu servomotorla hassas kontrol edilir; üretim hızını belirgin biçimde artırır.
Çelik Bıçaklar
Yüksek kaliteli çelik bıçaklar; temiz kesim ve uzun servis ömrü.
Statik Giderici
Levha çıkışında statik elektrik giderme; tozlanmayı ve yapışmayı azaltır.
Ürün Toplama Tablası
Kesilen levhaların düzenli toplanması için ürün toplama tablası standart.
Mikro Bilgisayar Kontrol
Bilgisayarlı kontrol hatayı en aza indirir; otomatik sayaç, kümülatif kayıt ve fotosel devre dışı otomatik durdurma.
±0,2 mm Kesim Toleransı
500 mm kesim uzunluğunda ±0,2 mm kesim toleransı; hassas levha boyutu.
Teknik Spesifikasyon
FCC-600 Servo Levha (Sheeting) Kesim Makinesi
| Kesme Uzunluğu (mm) | 1 – 9999 |
| Kesme Genişliği (mm) | 100 – 600 |
| Maks. Malzeme Çapı (mm) | 600 |
| Kağıt Göbek İç Çapı | 3" |
| Mekanik Hız (adet/dk) | 50–200 mm → 90 · 300–500 mm → 60 · 800 mm → 50 · 1000 mm → 40 |
| Kesim Toleransı | ± 0,2 mm (500 mm kesim uzunluğunda) |
| Ana Tahrik | Servo 1000W |
| Kesme Sistemi | Servo 1000W |
| Çözme Tansiyonu | Manyetik toz fren 2,5 kg/m |
| Malzeme Besleme | AC 1/2 HP + inverter |
| Statik Giderici | Standart |
| Ürün Toplama Tablası | Standart |
| Mikro Bilgisayar Kontrol | Otomatik sayaç + kümülatif kayıt + fotosel devre dışı otomatik durdurma |
| Güç | 220 / 380 / 415 / 440V · 50/60 Hz · 3 faz |
| Makine Ölçüsü | 2,40 × 1,70 × 1,40 m |
| Net Ağırlık | ~1500 kg |
FCC Seri Varyantları
Aynı servo levha platformu; tek fark kesim (çalışma) genişliği
| Özellik | FCC-600 | FCC-800 | FCC-1000 | FCC-1300 |
|---|---|---|---|---|
| Kesim Genişliği (mm) | 100–600 | 100–800 | 100–1000 | 100–1300 |
| Kesme Uzunluğu (mm) | 1–9999 | 1–9999 | 1–9999 | 1–9999 |
| Maks. Malzeme Çapı (mm) | 600 | 600 | 600 | 600 |
| Ana Tahrik | Servo | Servo | Servo | Servo |
Standart Donanım
FCC ile standart gelen ekipmanlar

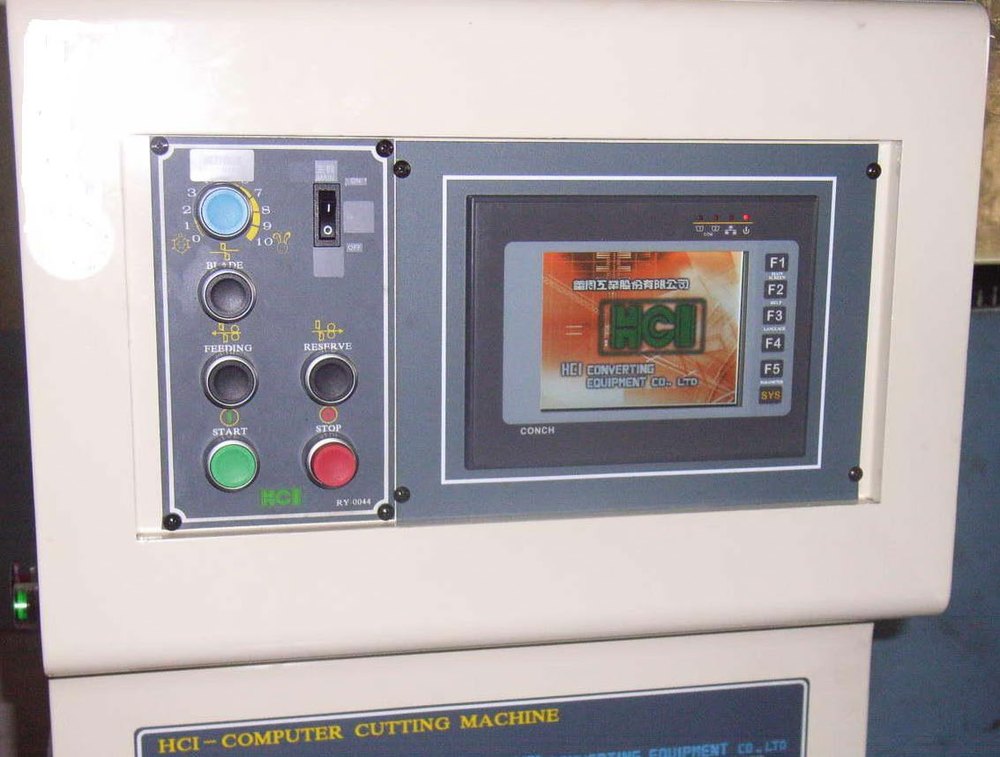

Mikro Bilgisayar Kontrol Sistemi
Otomatik sayaç + durdurma göstergesi + kümülatif kayıt + fotosel devre dışı otomatik durdurma.

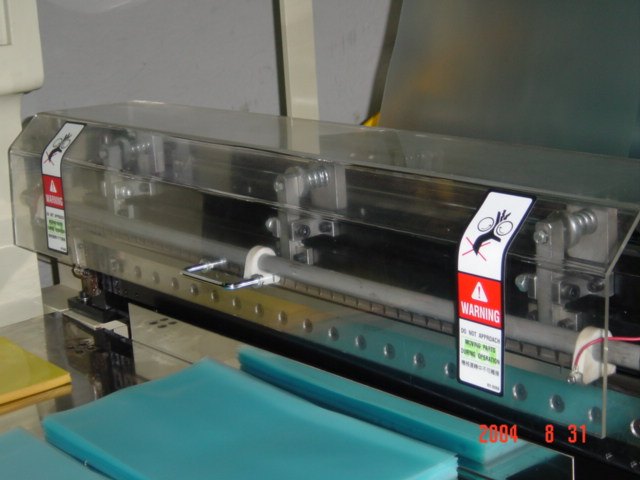

Kesme Ünitesi
Yüksek kaliteli çelik bıçaklı servo kesme ünitesi; temiz levha kesimi.

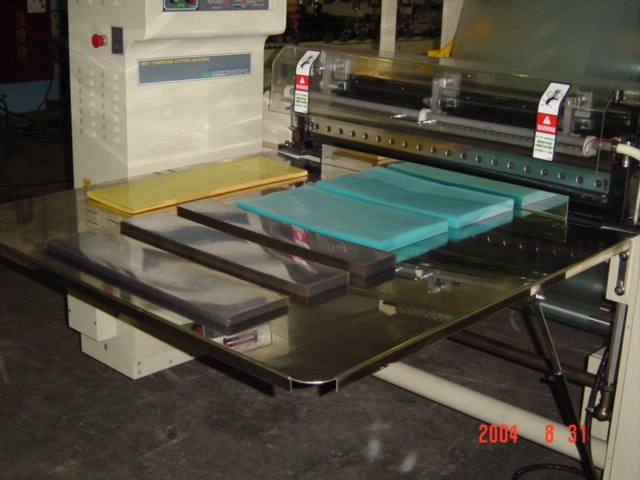

Ürün Toplama Tablası
Kesilen levhaların düzenli toplanması için toplama tablası.
Servo Ana Tahrik 1000W
Sayısal kontrollü servomotor ana tahrik.
Servo Kesme Sistemi 1000W
Servomotorlu kesme sistemi; hassas kesim uzunluğu.
Manuel Ayarlı Malzeme Sehpası
Kaldırmalı (lift-up) tip; tek operatör parent rulo yükler.
Hava Şaftı 3" × 600mm
Malzeme hava şaftı; hızlı rulo değişimi.
Toz Fren 2,5 kg/m
Manyetik toz fren; çözme tansiyon kontrolü.
Malzeme Otomatik Besleme
AC 1/2 HP motor + inverter ile otomatik besleme.
Çekme Merdanesi
Smooth tip (kağıt/folyo/sert film) veya fluted tip (yumuşak PVC/PP, <30μ).
Statik Giderici
Levha çıkışında statik elektrik giderme.
Çalışma Aleti / Kılavuz
Çalışma aleti seti ve operasyon kılavuzu.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir

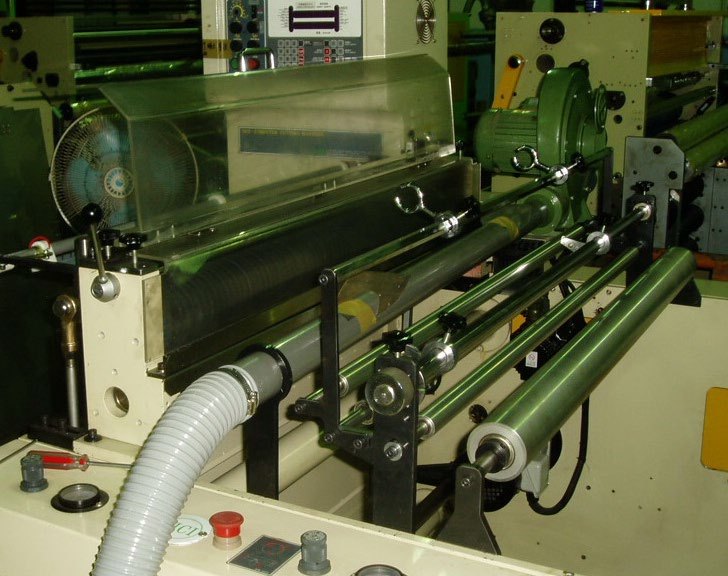

Kenar Fire Kesme Ünitesi
Razor (jilet) bıçak ile kenar fire kesme; temiz kenar.

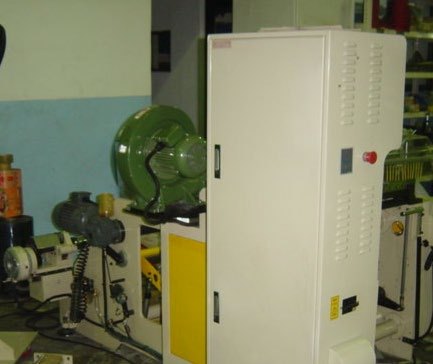

Fire Atma Fanı 1/2HP
Kesilen kenar firesini hava ile uzaklaştırma fanı.

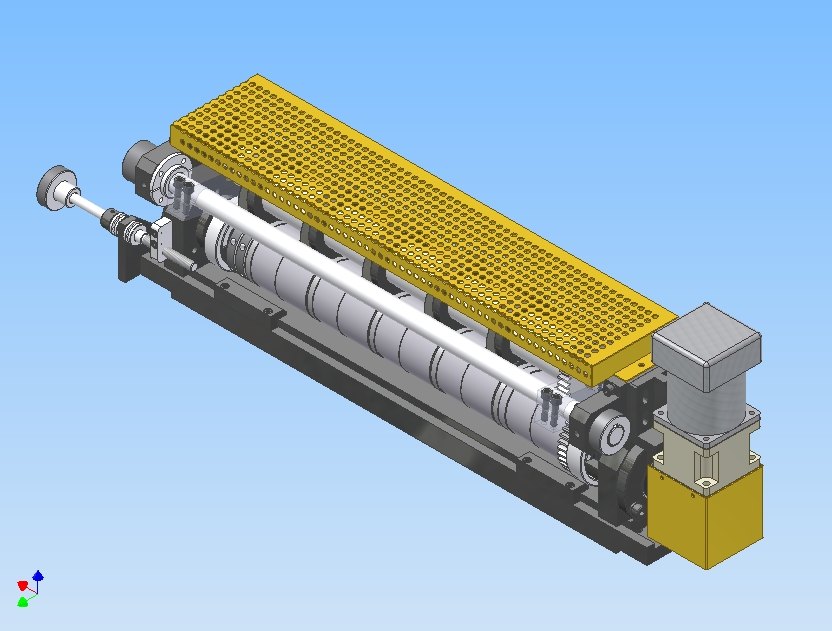

Dilimleme (Slitting) Ünitesi
Motor tahrikli shear (makas) bıçak; üst/alt bıçak + alüminyum spacer ile çoklu dilim.

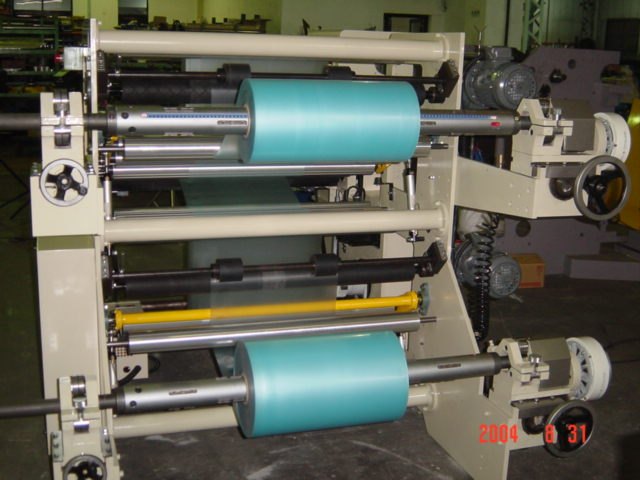

İkincil Çözme Sehpası
3" hava şaftı + toz fren + besleme motoru ile çift malzeme beslemesi.
Almanya Baskı Fotoseli
Baskılı filmde kesim işareti için Almanya yapımı baskı fotoseli.
800 mm Çözme Sehpası
Ø800 mm çözme sehpası; 5 kg/m toz fren ile daha yüksek tansiyon.
FCC Video Galerisi
Resmi tanıtım
Benzer Kaynak & Kesme / Levha Modelleri
FSC ailesi içindeki kesim ve levha varyantları
Tamamlayıcı Makineler
Levha hattını tamamlayan dilimleme, sarım, laminasyon ve poşet çözümleri
Türkiye Distribütörü
HCI Converting Equipment Türkiye satış noktası.
Kurulum & Devreye Alma
Saha kurulumu, hizalama ve başlangıç parametre kalibrasyonu.
Operatör Eğitimi
Devreye alma sonrası operatör ve bakım personeli eğitimi.
Yedek Parça & Servis
Uzun vadeli yedek parça tedariği ve uzaktan / saha servis.
FCC Serisi, HCI Converting Equipment Co., Ltd. ürünüdür. GMG Technic Makina San. ve Tic. Ltd. Şti., HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma, operatör eğitimi, yedek parça tedariği ve teknik servis süreçlerini yürütür.
