Sert Film Düzleştirme ve Levha (Sheeting) Makinesi
HCI FSC-G; sert plastik ve kağıt filmleri (maks. 2 mm kalınlık) ısıtmalı çelik merdaneli sıcak yağ sirkülasyon sistemiyle düzleştirip sayısal kontrollü step motorla hassas levhalara (sheet) keser. Sıcak yağ (kerosen) sirkülasyonu enerji tasarrufu sağlar; hidrolik kontrollü kesici kalın ve ince malzemede ek ayar gerektirmez. 0–9999 mm kesme uzunluğu (±0,1 mm/500 mm), 200–1000 mm kesme genişliği ve dokunmatik ekran kontrolü sunar. GMG Technic, HCI Converting Equipment Türkiye distribütörü olarak satış, kurulum, devreye alma ve teknik destek sağlar.
Üretim Avantajları
- Isıtmalı çelik merdane (Ø350 mm × 3) + sıcak yağ sirkülasyonu; sert filmleri düzgün düzleştirir, kerosen sirkülasyonu enerji tasarrufu sağlar.
- Sayısal kontrollü step motor; çok hassas konumlama ve kesim, 500 mm’de ±0,1–0,2 mm tolerans.
- Hidrolik kontrollü kesici; kalın ve ince malzemede ek ayar gerektirmez (maks. 2 mm kalınlık).
- Özel alaşım bıçak; temiz ve uzun ömürlü kesim, korumalı kesici (operatör güvenliği).
- Dokunmatik ekran kontrol; statik giderici + ürün toplama tablası standart.

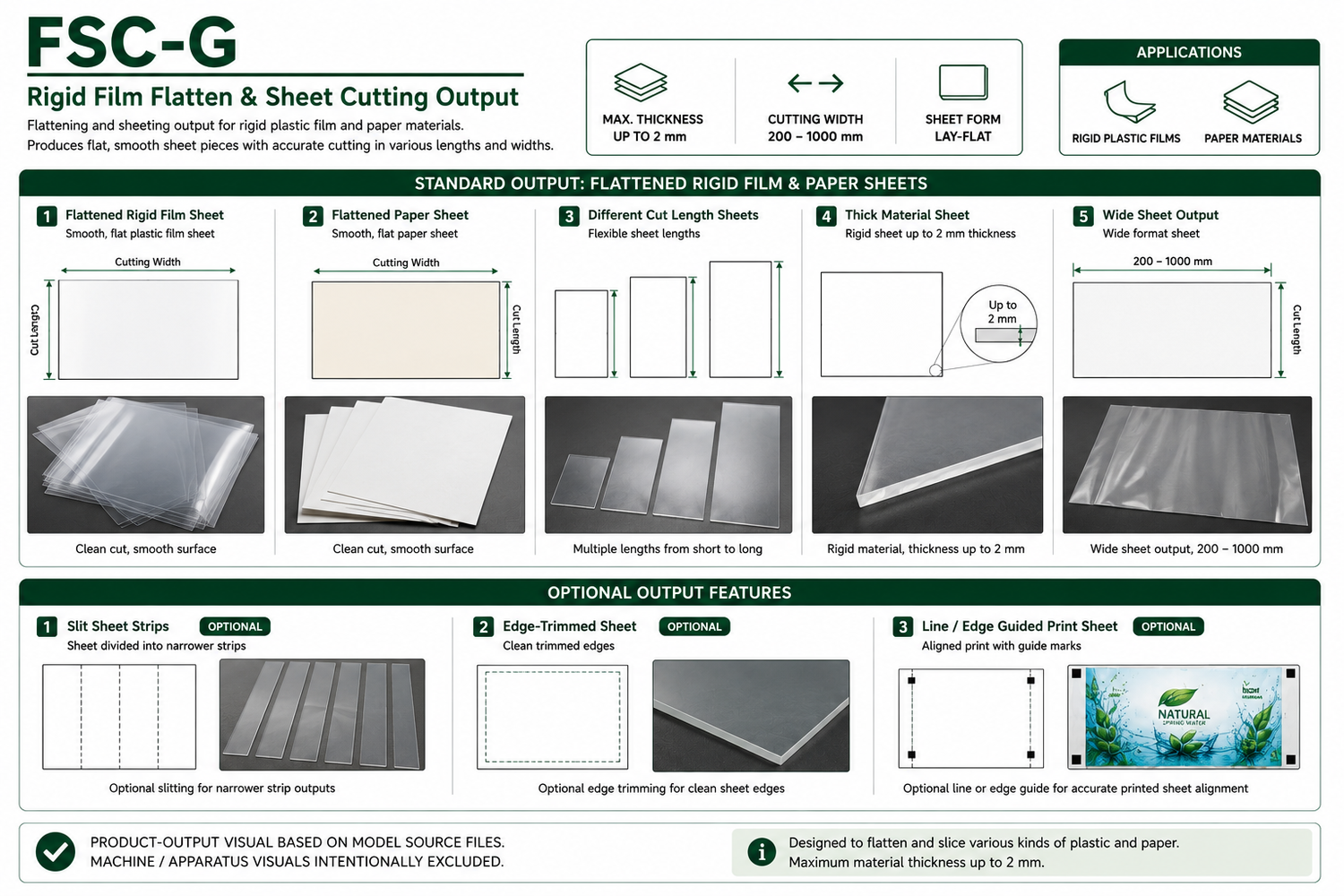

Uygulama Alanları
- Sert PVC, PET ve benzeri sert plastik filmlerin düzleştirilip levhalanması.
- Kağıt malzemelerin hassas levha (sheet) kesimi.
- Kıvrılma/dalgalanma gösteren sert filmlerin ısıl düzleştirmesi.
- Maks. 2 mm kalınlığa kadar sert film levhalama.
- Web kılavuz gerektiren baskılı hat ve kenar hizalı kesim.
- Dilimleme ve kenar fire kesme ile çoklu levha hatları.
Sert Film Düzleştirme + Levha Tek Makinede
FSC-G, sert filmin önce ısıtmalı çelik merdanelerden geçerek düzleştirildiği, ardından step motorlu kesim ünitesiyle hassas levhalara kesildiği iki aşamalı bir makinedir.
Otomatik termo-kontrollü sıcak yağ sirkülasyon sistemi merdane sıcaklığını sabit tutar; iki set otomatik termo kontrolör ve toplam 6 adet 4500 W ısıtıcı ısıl stabilite sağlar.
Lift-up çözme sehpası tek operatörle parent rulo yüklemeye, manyetik toz fren ise stabil tansiyon kontrolüne imkân verir.

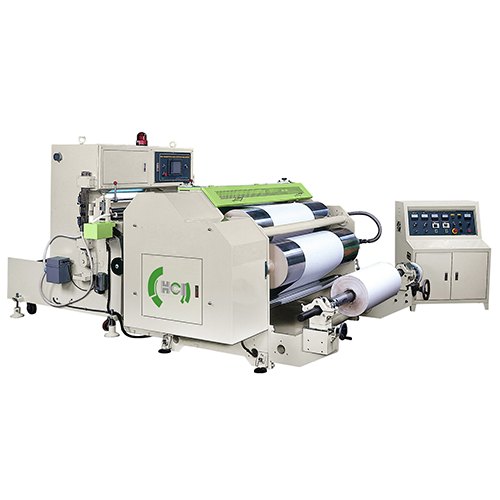

FSC-G Galeri
HCI Converting Equipment referans görselleri
Teknik Özellikler
Üretim mantığını oluşturan ana mekanizmalar
Çözme (Açma) Bölümü
Lift-up (kaldırmalı) çözme sehpası 3" hava şaftı; tek operatör parent ruloyu yükler. Manyetik toz fren + AC dans merdanesi ile stabil besleme.
Düzleştirme (Flatten) Bölümü
Otomatik termo-kontrollü ısıtmalı yağ sirkülasyon sistemi; sert filmleri düzgün ve pürüzsüz düzleştirir.
Sıcak Yağ Isıtma
Isıtma merdanesi sıcak kerosen sirkülasyonu ile çalışır; enerji ve maliyet tasarrufu sağlar.
Step Motor Levha Kesimi
Sayısal kontrollü step motor; çok hassas konumlama ve kesim, hatayı en aza indirir.
Hidrolik Kesici
Hidrolik kontrollü kesici; kalın ve ince malzemede ek ayar gerektirmez (maks. 2 mm).
Özel Alaşım Bıçak
Temiz ve uzun ömürlü kesim; kesici operatör güvenliği için özel korumalıdır.
Statik Giderici + Toplama Tablası
Levha çıkışında statik giderme + kesilen levhalar için ürün toplama tablası standart.
Dokunmatik Ekran Kontrol
Kesim uzunluğu, hız ve ilgili parametreler dokunmatik ekrandan ayarlanır.
Mikro Bilgisayar Kontrol
Otomatik sayaç, kümülatif kayıt ve fotosel devre dışı kaldığında otomatik durdurma.
Teknik Spesifikasyon
FSC-G1000 Sert Film Düzleştirme ve Levha Makinesi
| Kesme Uzunluğu (mm) | 0 – 9999 (±0,1 mm / 500 mm) |
| Kesme Genişliği (mm) | 200 – 1000 |
| Maks. Malzeme Çapı (mm) | 600 |
| Maks. Malzeme Kalınlığı | 2 mm |
| Kağıt Göbek İç Çapı | 3" |
| Mekanik Hız (adet/dk) | 10 – 40 |
| Kesim Toleransı | ± 0,2 mm (500 mm kesim uzunluğunda) |
| Ana Tahrik | Step motor 26000/oz |
| Çözme Tansiyonu | Manyetik toz fren 5 kg/m |
| Isıtma Sistemi | Sıcak yağ sirkülasyon · 4500W ısıtıcı (3+3 adet) |
| Isıtmalı Çelik Merdane | Ø350 mm, 3 set |
| Termo Kontrolör | 2 set otomatik |
| Statik Giderici | Standart |
| Kontrol | Dokunmatik ekran + otomatik sayaç + kümülatif kayıt |
| Güç | 220 / 380 / 415 / 440V · 50/60 Hz · 3 faz |
FSC-G Seri Varyantları
Aynı düzleştirme + levha platformu; tek fark kesim (çalışma) genişliği
| Özellik | FSC-G1000 | FSC-G1300 | FSC-G1500 |
|---|---|---|---|
| Kesim Genişliği (mm) | 200–1000 | 200–1300 | 200–1500 |
| Kesme Uzunluğu (mm) | 0–9999 | 0–9999 | 0–9999 |
| Maks. Kalınlık | 2 mm | 2 mm | 2 mm |
| Mekanik Hız (adet/dk) | 10–40 | 10–40 | 10–40 |
Standart Donanım
FSC-G ile standart gelen ekipmanlar

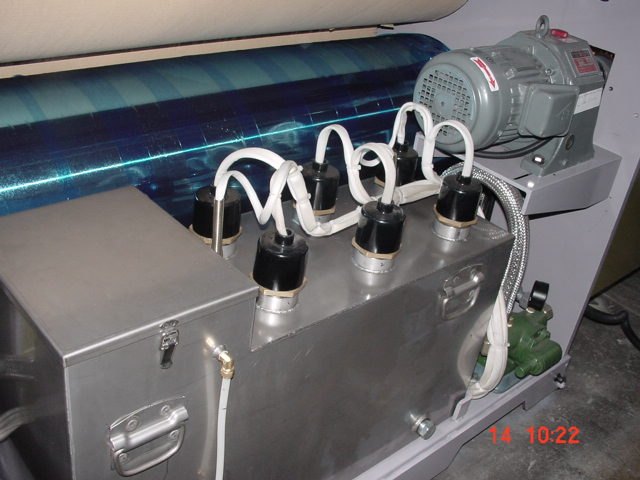

Sıcak Yağ Sirkülasyon Sistemi
Otomatik kontrollü sıcak yağ sirkülasyonu; 4500W ısıtıcı (3 otomatik + 3 sıcaklık koruma).

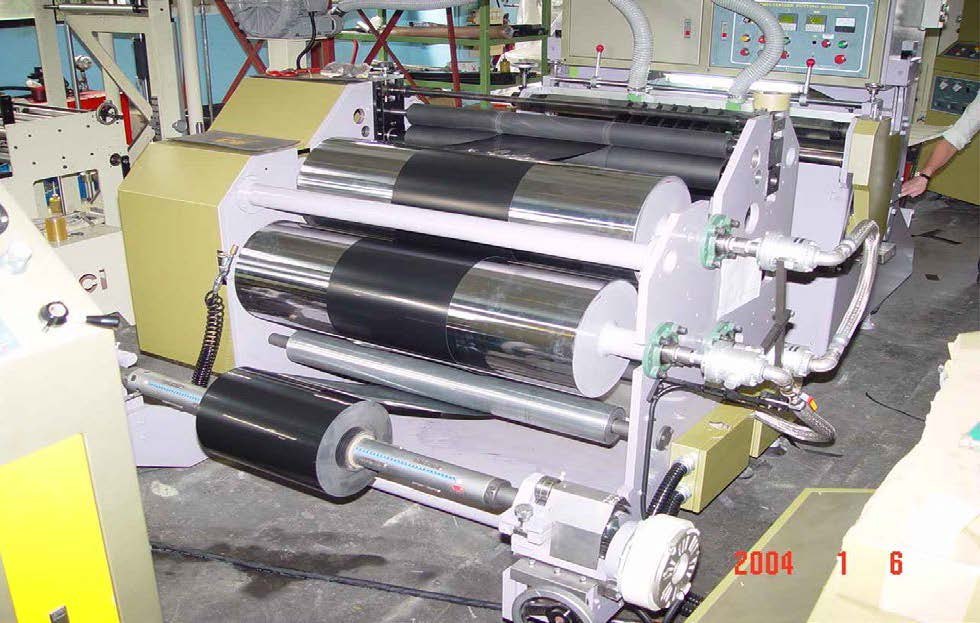

Isıtmalı Çelik Merdane Ø350mm
3 set ısıtmalı çelik merdane; sert filmi düzleştirir.

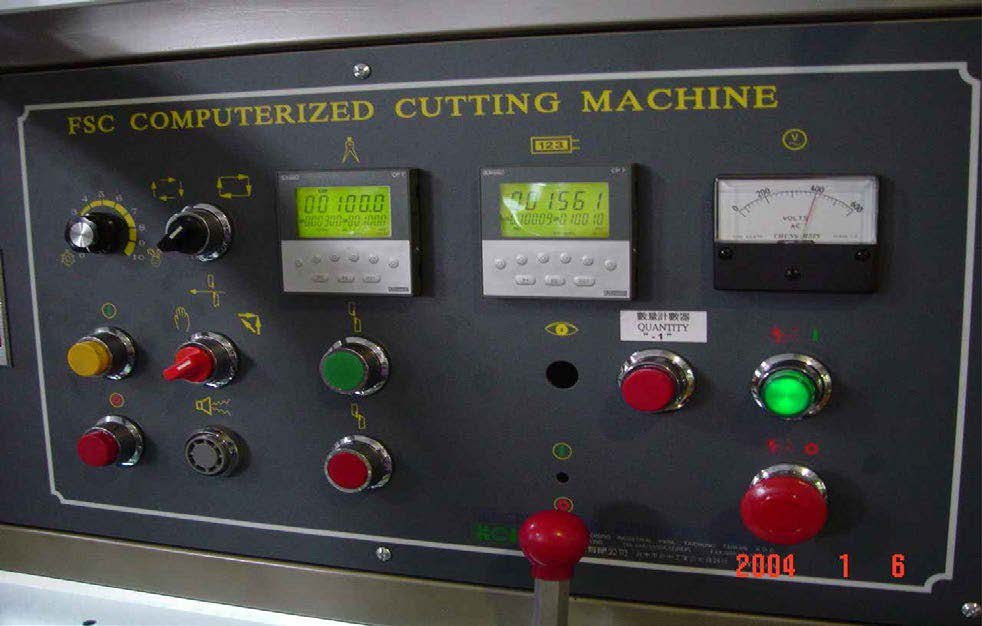

Uzunluk Ayarlayıcı
Kesim uzunluğu ayar ünitesi + otomatik sayaç ve kümülatif kayıt.
Step Ana Tahrik 26000/oz
Sayısal kontrollü step motor ana tahrik.
Toz Fren 5 kg/m
Manyetik toz fren; çözme tansiyon kontrolü.
Çözme Hava Şaftı 3"×1000mm
Hava şaftlı çözme; hızlı rulo değişimi.
Malzeme Besleme
AC 1 HP motor + inverter ile malzeme besleme.
Yağ Pompası 2HP
Sıcak yağ sirkülasyonu için 2 HP yağ pompası.
Kesme Ünitesi
Hidrolik kontrollü özel alaşım bıçaklı kesme ünitesi.
Statik Giderici
Levha çıkışında statik elektrik giderme.
Otomatik Termo Kontrolör
2 set otomatik sıcaklık kontrolörü.
Floresan Lamba + Kılavuz
Çalışma aydınlatması, çalışma aleti seti ve operasyon kılavuzu.
Modüler Opsiyonlar
Hat ihtiyacınıza göre konfigüre edilir

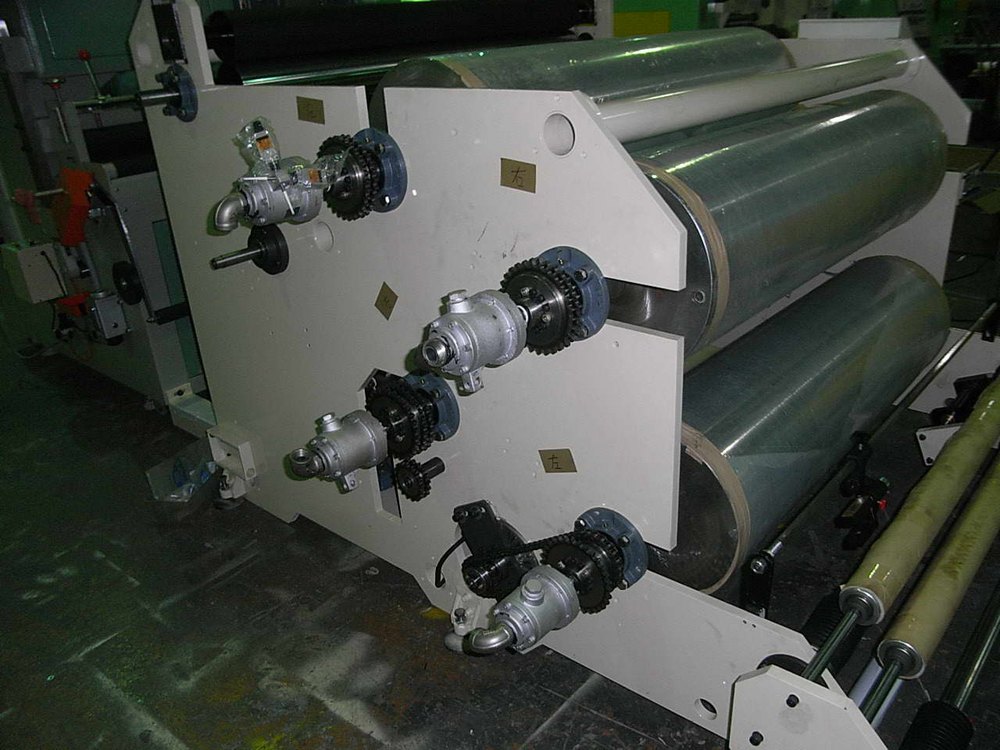

4 Set Isıtmalı Çelik Merdane
Ø400 mm 4 set ısıtmalı çelik merdane; daha yoğun düzleştirme.

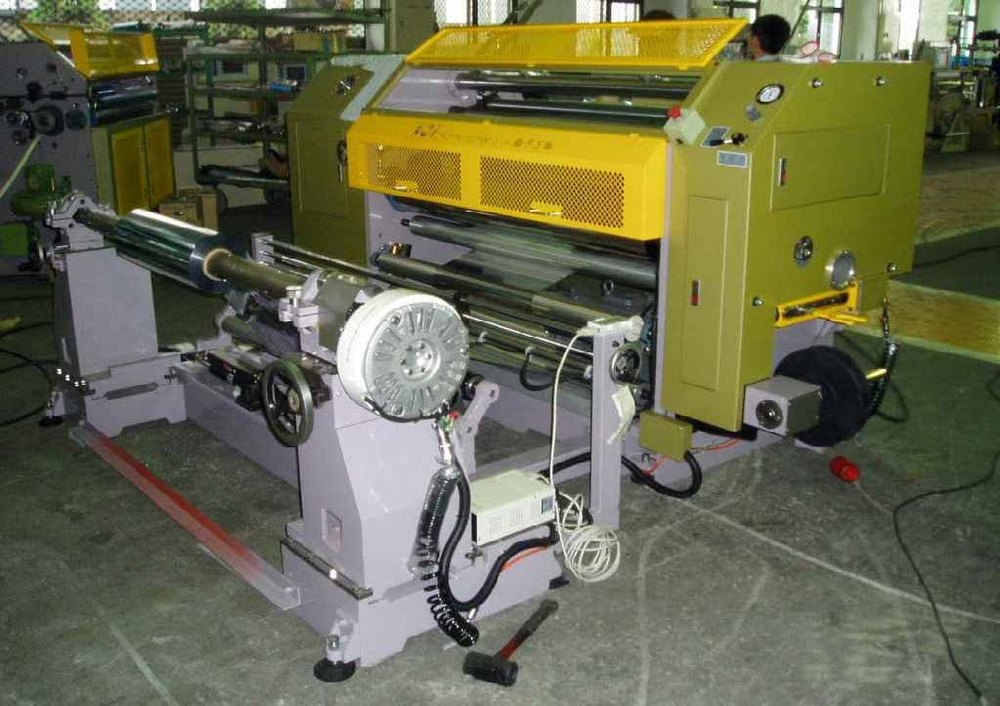

Ø1000 mm Çözme Sehpası
Büyük çaplı çözme sehpası; 10 kg/m toz fren ile yüksek tansiyon.

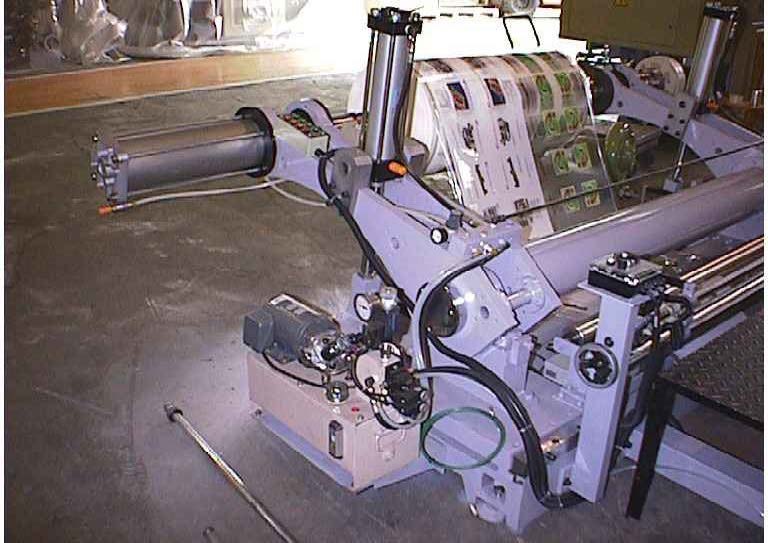

Hidrolik Yukarı/Aşağı Çözme Sehpası
Hidrolik kaldırmalı çözme; şaftlı/şaftsız, Ø1000 mm maks., göbek 400–1100 mm.

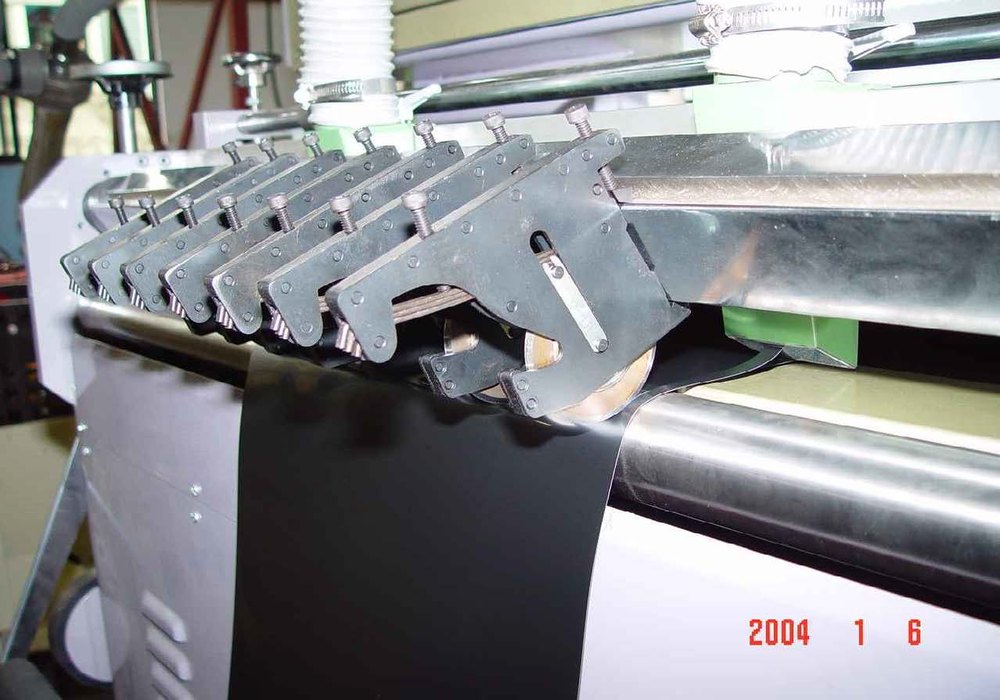

Dilimleme (Slitting) Ünitesi
70° sertlikte metal merdane + yaylı bıçak (5 set) ile çoklu dilim.
Almanya SICK Fotoseli
Baskılı filmde kesim işareti için Almanya SICK fotoseli.
LPC Web Kılavuz
Baskı hattı ve kenar takipli yüzdürmeli web kılavuz sistemi.
EPC Web Kılavuz
Kenar takipli yüzdürmeli web kılavuz sistemi.
Çift Şaftlı Çözme Sehpası
İki hava şaftı + toz fren ile çift malzeme beslemesi.
Kenar Fire Kesme Ünitesi
Razor (jilet) bıçak + 1/2 HP fire atma fanı ile kenar fire kesme.
